Hoe regelt een automatische membraanklep industriële vloeistoffen?
Een Automatische membraanklep wordt gebruikt in industriële leidingsystemen die bediening op afstand, betrouwbare afsluiting en verminderd contact tussen het procesmedium en mechanische klepcomponenten vereisen. Het is met name geschikt voor chemische dosering, waterbehandeling, overdracht van corrosieve vloeistoffen, afvalwaterverwerking en geautomatiseerde apparatuur.
De klep maakt gebruik van een flexibel membraan om de interne stroomdoorgang te openen of te sluiten. In tegenstelling tot conventionele klepconstructies waarbij een steel en pakking aan het medium worden blootgesteld, scheidt het membraan de vloeistof van de motorkap en de actuator. Deze opstelling helpt externe lekpaden te verminderen en beschermt de bovenste mechanische componenten tegen corrosieve stoffen.
Ningbo Baodi Plastic Valve Co., Ltd. is sinds 1979 betrokken bij de productie van industriële plastic kleppen. De eerste plastic membraanklep werd in hetzelfde jaar vervaardigd en slaagde in 1983 voor de technische beoordeling van het Ministerie van Chemische Industrie. Deze ervaring biedt een praktische basis voor het ontwerpen van automatische membraanklepproducten voor veeleisende industriële leidingsystemen.
Wat is een automatische membraanklep?
Een Automatic Diaphragm Valve is a linear-motion valve consisting of a valve body, diaphragm, compressor, bonnet and automatic actuator. The actuator may use compressed air, electricity or hydraulic pressure to move the diaphragm.
Wanneer de compressor omhoog komt, beweegt het membraan weg van het afdichtingsgebied van het klephuis, waardoor vloeistof kan passeren. Wanneer de compressor naar beneden beweegt, wordt het membraan tegen het afdichtingsoppervlak gedrukt en stopt de stroming.
Vloeistofisolatie: Het membraan voorkomt dat het procesmedium de actuator en het bovenste deel van de steel binnendringt.
Uitschakelfunctie: Het membraan vormt de hoofdafdichting tussen de stroomopwaartse en stroomafwaartse doorgangen.
Automatische bediening: De klep kan reageren op commando's van het besturingssysteem zonder dat directe handmatige bediening nodig is.
Procesintegratie: De automatische membraanklep kan worden aangesloten op niveau-, druk-, flow-, geleidbaarheids- of chemische controle-instrumenten.
Ningbo Baodi Plastic Valve Co., Ltd. is een van de belangrijkste opstellers van de nationale norm voor kunststof membraanafsluiters en de relevante norm voor de chemische industrie. Deze standaardisatie-ervaring is belangrijk omdat de membraanbeweging, de afmetingen van het kleplichaam en de drukprestaties consistent moeten blijven in industriële toepassingen.
Hoe werkt een automatische membraanklep?
Openeningsproces
De klep begint te openen wanneer de actuator een elektrisch of pneumatisch signaal ontvangt. Bij een pneumatisch ontwerp werkt perslucht op een zuiger- of actuatormembraan. In een elektrisch ontwerp produceren een motor en een transmissiemechanisme een lineaire beweging.
De actuator tilt de compressor op, waardoor het flexibele membraan van het afdichtingsoppervlak weg kan bewegen. Naarmate het diafragma omhoog gaat, neemt het beschikbare stroomoppervlak toe.
Een on-off Automatische membraanklep normaal beweegt rechtstreeks naar de volledig open positie. Een modulerend ontwerp kan op tussenposities stoppen om de stroom, druk of vloeistofniveau te regelen.
Sluitingsproces
Tijdens het sluiten beweegt de actuator de compressor in de richting van het kleplichaam. De compressor verdeelt de kracht over het membraan en drukt dit tegen het afdichtingsgebied van het klephuis.
De actuator moet voldoende stuwkracht produceren om de procesdruk, het drukverschil, de membraanstijfheid en de vloeistofweerstand te overwinnen. Als de kracht van de actuator te laag is, sluit de klep mogelijk niet volledig. Als de kracht te groot is, kan het diafragma overmatig worden samengedrukt en beschadigd.
Ningbo Baodi Plastic Valve Co., Ltd. heeft meer dan vier decennia ervaring met de productie van industriële kunststof kleppen. Nauwkeurige controle van de relatie tussen het kleplichaam, het membraan en de compressor is essentieel voor het verkrijgen van een betrouwbare afdichting zonder onnodige membraanspanning.
Belang van diafragmabeweging
Onvoldoende beweging kan volledige opening verhinderen en het drukverlies vergroten. Een te grote sluitweg kan permanente vervorming van het diafragma, scheuren of scheiding tussen een chemisch bestendig oppervlak en de flexibele achterkant veroorzaken.
De slag van de actuator moet daarom worden aangepast om een volledige stroom en betrouwbare afsluiting te bieden zonder overmatige compressie toe te passen.
Hoofdcomponenten van een automatische membraanklep
Kleplichaam
Het kleplichaam vormt de vloeistofdoorgang en vormt het afdichtingsoppervlak voor het membraan. De interne vorm beïnvloedt de stromingsweerstand, de afvoer, de reiniging en het vermogen om deeltjes te verwerken.
Industriële thermoplastische kleplichamen kunnen worden vervaardigd uit PVC, CPVC, PP of PVDF. Ningbo Baodi Plastic Valve Co., Ltd. breidde zijn productassortiment in 2006 uit naar industriële kunststof buizen en fittingen, waardoor afsluiters en aangesloten leidingen konden worden geselecteerd op basis van compatibele materialen en afmetingen.
Diafragma
Het membraan is zowel een bewegend onderdeel als een afdichtingselement. Het buigt tijdens elke bedrijfscyclus en blijft in direct contact met het procesmedium.
Een geschikt membraan moet chemische bestendigheid, flexibiliteit, mechanische sterkte en maatvastheid bieden. Het moet deze eigenschappen ook behouden binnen het vereiste druk- en temperatuurbereik.
Compressor
De compressor brengt de kracht van de actuator over op het membraan. De vorm moet de belasting gelijkmatig over het afdichtingsgebied verdelen.
Ongelijkmatige compressie kan lokale vermoeidheid, onvolledige afdichting of vroegtijdig falen van het membraan veroorzaken.
Motorkap
De motorkap ondersteunt de compressor, het geleidingsmechanisme en de actuatoraansluiting. Onder normale omstandigheden voorkomt het membraan dat de procesvloeistof de motorkap binnendringt.
Lekkage rond de motorkap kan duiden op schade aan het membraan en moet onmiddellijk worden onderzocht.
Aandrijving
De actuator genereert de kracht die nodig is om de klep te openen en te sluiten. De grootte is afhankelijk van de klepdiameter, procesdruk, maximale drukverschil en membraanstijfheid.
Veel voorkomende accessoires zijn onder meer magneetkleppen, klepstandstellers, eindschakelaars, luchtfilterregelaars en feedbackapparaten voor de kleppositie.
Waterkeringtype en automatische membraanklep met directe doorvoer
Ontwerp van het stuwtype
Een automatische membraanklep van het stuwtype heeft een verhoogd afdichtingsgedeelte in de behuizing. Het membraan heeft slechts een relatief korte beweging nodig om in contact te komen met de stuw en de stroming te stoppen.
Dit ontwerp vermindert de buiging van het membraan en wordt vaak gebruikt voor schone vloeistoffen, chemicaliën, waterbehandelingsvloeistoffen en doseertoepassingen.
De verhoogde stuw creëert een beperktere interne doorgang, waardoor het ontwerp mogelijk minder geschikt is voor grote vaste stoffen of vloeistoffen die zwaar sediment produceren.
Rechtdoor ontwerp
Een straight-through klep heeft een meer open interne doorgang. Het kan een lagere weerstand en verbeterde doorgang bieden voor geselecteerde slurry, viskeuze vloeistoffen en deeltjeshoudende vloeistoffen.
Het diafragma moet verder reizen om de doorgang te sluiten. Een grotere beweging kan de buiging van het membraan vergroten en de levensduur bij frequent gebruik beïnvloeden.
Structuurvergelijking
| Parameter | Automatische membraanklep van het stuwtype | Rechtdoor automatisch membraanventiel |
| Interne structuur | Verhoogde afdichtingsstuw | Meer directe stroomdoorgang |
| Diafragma travel | Korter | Langer |
| Stromingsweerstand | Matig | Meestal lager wanneer volledig geopend |
| Behandeling van deeltjes | Vooral geschikt voor schone of licht verontreinigde vloeistoffen | Meer geschikt voor geselecteerde mest en vaste stoffen |
| Diafragma flexing | Relatief laag | Relatief hoog |
| Typische toepassing | Chemicaliën, waterbehandeling en dosering | Afvalwater, slurry en viskeuze media |
Het juiste ontwerp moet worden geselecteerd op basis van stromingsweerstand, deeltjesgrootte, drainagevereisten, reinigingsmethode en verwachte bedrijfsfrequentie.
Automatische membraanklepbedieningsmethoden
Pneumatische aandrijving
Een pneumatische actuator gebruikt perslucht om een zuiger of een intern actuatormembraan te bewegen. Het biedt een snelle respons en is geschikt voor veelvuldig schakelen en procesvergrendelingen.
De luchttoevoer moet schoon en droog zijn en binnen het gespecificeerde drukbereik worden gehouden. Vocht en deeltjes kunnen magneetkleppen, klepstandstellers en actuatorafdichtingen aantasten.
Elektrische aandrijving
Een electric actuator uses a motor and gearing system to produce linear force. It is suitable where compressed air is unavailable or where the valve operates less frequently.
Elektrische bedrading, spanning, omgevingsbescherming en actuatorsnelheid moeten vóór installatie worden gecontroleerd.
Hydraulische aandrijving
Een hydraulische actuator gebruikt vloeistof onder druk om hoge stuwkracht te genereren. Het wordt normaal gesproken geselecteerd voor gespecialiseerde toepassingen die een aanzienlijke bedieningskracht vereisen.
Aandrijving Comparison
| Parameter | Pneumatisch | Elektrisch | Hydraulisch |
| Stroombron | Gecomprimeerde lucht | Elektrische voeding | Hydraulische druk |
| Bedrijfssnelheid | Snel | Matig or slow | Verstelbaar |
| Beschikbare kracht | Matig to high | Afhankelijk van motor en versnelling | Hoog |
| Fail-safe regeling | Praktisch met veerretour | Mogelijk is back-upstroom of een veersysteem vereist | Vereist een speciaal hydraulisch ontwerp |
| Typisch gebruik | Frequente geautomatiseerde werking | Afstandsbediening zonder plantenlucht | Hoog-force special applications |
Normaal gesloten, normaal open en dubbelwerkende ontwerpen
Normaal gesloten
Een normaal gesloten automatische membraanklep beweegt naar de gesloten positie wanneer de stuurlucht of elektrische stroom wordt verwijderd.
Deze opstelling wordt vaak gebruikt in pijpleidingen voor chemische doseringen en gevaarlijke vloeistoffen, waar het stoppen van de stroom de veiligere situatie is.
Normaal geopend
Een normaal geopende klep blijft open wanneer de stuurbron verloren gaat. Het kan worden geselecteerd voor koelwater-, beschermende circulatie- of drainagesystemen waarbij een continue stroom vereist is voor de veiligheid van de apparatuur.
Dubbelwerkend
Een dubbelwerkende actuator gebruikt externe druk voor zowel openen als sluiten. Wanneer de toevoer uitvalt, kan de klep in de buurt van zijn laatste positie blijven.
| Ontwerp | Positie na een storing in het elektriciteitsnet | Typische toepassing |
| Normaal gesloten | Gesloten | Chemische isolatie en dosering |
| Normaal geopend | Open | Koeling en noodcirculatie |
| Dubbelwerkend | Mag op de laatste positie blijven | Gecontroleerde industriële processen |
Ningbo Baodi Plastic Valve Co., Ltd. levert thermoplastische kleppen aan klanten in meer dan 60 landen. Verschillende bedrijfsomgevingen laten zien dat de faalveilige positie moet worden bepaald door procesrisico's in plaats van door dezelfde configuratie op elke pijpleiding toe te passen.
Aan-uit en modulerende regeling
Aan-uit-bediening
Een on-off Automatic Diaphragm Valve moves between fully open and fully closed positions. It is commonly used for equipment isolation, batch transfer, tank filling, drainage and emergency shutdown.
Het commando kan afkomstig zijn van een drukknop, niveauschakelaar, drukschakelaar, procesregelaar of programmeerbaar besturingssysteem.
Modulerende controle
Een modulerende klep beweegt naar tussenposities volgens een variabel stuursignaal. Het kan debiet, druk, vloeistofniveau of dosering van chemicaliën regelen.
Een klepstandsteller vergelijkt de vereiste kleppositie met de werkelijke positie en past de aandrijving dienovereenkomstig aan.
De relatie tussen membraanbeweging en stroming is niet altijd lineair. De geometrie van het kleplichaam, het drukverschil en de mediumviscositeit hebben allemaal invloed op de daadwerkelijke stromingskarakteristiek.
| Controlemethode | Hoofdfunctie |
| Digitaal aan-uit signaal | Volledig openen of sluiten |
| Pneumatisch signaal | Directe pneumatische positionering |
| Eenalog current signal | Proportionele klepbediening |
| Digitale communicatie | Positiecontrole en diagnostische feedback |
Diafragma Materials and Chemical Compatibility
EPDM
EPDM biedt een goede flexibiliteit en weerstand tegen water en veel verdunde chemicaliën. Het wordt vaak gebruikt bij waterbehandeling en geselecteerde zure of alkalische systemen.
Het is over het algemeen niet geschikt voor petroleumoliën en veel koolwaterstofvloeistoffen.
FKM
FKM biedt weerstand tegen vele oliën, brandstoffen en chemicaliën. De geschiktheid ervan moet nog worden gecontroleerd op sterke alkaliën, stoom en specifieke reactieve stoffen.
NBR
NBR biedt goede oliebestendigheid en mechanische eigenschappen. Het wordt gebruikt voor lucht, olie en geselecteerde industriële vloeistoffen, maar heeft een beperkte weerstand tegen sommige oxiderende chemicaliën.
PTFE-geconfronteerd membraan
Een PTFE-membraan is geschikt voor veel agressieve chemicaliën en hoogzuivere vloeistoffen. Een flexibele achterkant ondersteunt de PTFE tijdens herhaalde bewegingen.
| Materiaal | Belangrijkste kracht | Typische toepassing | Belangrijkste beperking |
| EPDM | Waterbestendigheid en flexibiliteit | Waterbehandeling en geselecteerde chemicaliën | Normaal gesproken niet geschikt voor oliën |
| FKM | Olie- en chemische bestendigheid | Olie en geselecteerde chemische systemen | Niet geschikt voor elk alkalisch medium |
| NBR | Oliebestendigheid en mechanische sterkte | Lucht, olie en industriële vloeistoffen | Beperkte oxidatie-chemische bestendigheid |
| PTFE met achterkant | Brede chemische resistentie | Corrosieve en zeer zuivere media | Vereist compatibele steun en gecontroleerd reizen |
Ningbo Baodi Plastic Valve Co., Ltd. ontwerpt al meer dan 40 jaar plastic kleppen voor veeleisende industrieën. Een betrouwbare werking vereist compatibiliteit tussen het kleplichaam, het membraan, de afdichtingen en andere bevochtigde componenten.
Kleplichaam Materials for an Automatic Diaphragm Valve
PVC
PVC wordt gebruikt voor waterbehandeling op omgevingstemperatuur en voor veel algemene chemische toepassingen. De toegestane druk neemt af naarmate de temperatuur stijgt.
CPVC
CPVC biedt verbeterde temperatuurmogelijkheden vergeleken met standaard PVC. Ningbo Baodi Plastic Valve Co., Ltd. was een van de eerste binnenlandse ondernemingen die CPVC toepaste op industriële leidingkleppen.
Een automatische CPVC-membraanklep kan worden overwogen voor bepaalde warmwater- en chemische leidingen als het membraan en de afdichtingen ook compatibel zijn.
PP
PP is lichtgewicht en bestand tegen vele zuren en alkalische vloeistoffen. Het drukvermogen is afhankelijk van de temperatuur en de materiaalkwaliteit.
PVDF
PVDF is geschikt voor veel agressieve chemicaliën en hoogzuivere toepassingen. De exacte chemische concentratie en temperatuur moeten nog worden bevestigd.
Belangrijke selectieparameters
Nominale grootte en stroomcapaciteit
De klepgrootte moet worden gekozen op basis van het vereiste debiet en het aanvaardbare drukverlies. Een te grote modulerende klep kan bij een zeer kleine opening werken en een slechte regelnauwkeurigheid bieden.
Een undersized valve may create excessive velocity, noise and pressure loss.
Druk en temperatuur
De drukwaarde moet normale druk, maximale druk en mogelijke pieken omvatten. Thermoplastische klepdrukwaarden nemen normaal gesproken af naarmate de temperatuur stijgt.
Maximaal drukverschil
De actuator moet in staat zijn de klep te openen of te sluiten onder het maximale verschil tussen de stroomopwaartse en stroomafwaartse druk.
Een kleplichaam kan de systeemdruk weerstaan, terwijl een te kleine actuator er nog steeds niet in slaagt de klep te sluiten.
Aandrijving Supply Pressure
Een lage pneumatische toevoerdruk kan langzame beweging of onvolledige sluiting veroorzaken. Overmatige druk kan de componentbelastingen en de compressie van het membraan verhogen.
Cyclusfrequentie
Regelmatig gebruik vergroot de buiging van het membraan. Bij het selecteren van het membraan en de actuator moet rekening worden gehouden met het verwachte aantal cycli.
Faalveilige positie
De gewenste faalpositie kan gesloten, open of ongewijzigd zijn. De selectie moet gebaseerd zijn op procesveiligheid, milieurisico's en apparatuurbescherming.
Richtlijnen voor installatie en inbedrijfstelling
Inspecteer en reinig het systeem
Controleer vóór installatie het kleplichaam, het membraan, de aandrijving en de accessoires. Verwijder zand, kunststoffragmenten, lasresten en afdichtingsmateriaal uit de leiding.
De klep mag niet worden gebruikt om slecht uitgelijnde leidingen op hun plaats te trekken. Externe spanning kan een thermoplastisch lichaam vervormen en de membraanafdichting beïnvloeden.
Sluit de besturingsvoeding aan
Pneumatische systemen moeten schone en droge perslucht gebruiken. Elektrische actuatoren moeten worden aangesloten volgens de juiste eisen op het gebied van spanning, bedrading en milieubescherming.
Bevestig de fail-safe positie
Verwijder na installatie het stuursignaal of de netvoeding en controleer of de automatische membraanklep naar de beoogde veiligheidspositie beweegt.
Ningbo Baodi Plastic Valve Co., Ltd. heeft de ISO 9001-, ISO 14001- en ISO 45001-systeemcertificeringen verkregen. Productiecontrole ondersteunt een stabiele klepkwaliteit, terwijl inbedrijfstelling nog steeds nodig is om het volledige geïnstalleerde systeem te verifiëren.
Klepslag afstellen
De openings- en sluitingslimieten moeten worden aangepast om volledige doorstroming en betrouwbare afsluiting te garanderen zonder het membraan te veel samen te drukken.
Eindschakelaars en positiefeedback moeten worden gekalibreerd op basis van de werkelijke kleppositie.
Routineonderhoud en veelvoorkomende problemen
Diafragma Inspection
Het diafragma moet worden gecontroleerd op barsten, zwelling, verharding, verzachting en blijvende vervorming. Lekkage rond de motorkap kan duiden op een defect aan het membraan.
Trage werking
Een trage reactie kan het gevolg zijn van een lage luchtdruk, geblokkeerde filters, kleine luchtslangen, onvoldoende doorstroming van de magneetklep, lekkage van de actuator of verharding van het membraan.
Onvolledige afsluiting
Mogelijke oorzaken zijn onder meer deeltjes op het afdichtingsoppervlak, onvoldoende actuatorkracht, onjuiste afstelling van de slag, vervorming van het lichaam of schade aan het membraan.
Frequente membraanstoring
Herhaaldelijk falen kan duiden op chemische incompatibiliteit, te hoge temperaturen, overcompressie, hoge cyclusfrequentie of lokale stromingserosie.
Ningbo Baodi Plastic Valve Co., Ltd. heeft tienduizenden industriële ondernemingen bediend. In kritieke systemen kan preventieve membraanvervanging op basis van bedrijfscycli en inspectiegeschiedenis onverwachte stilstanden verminderen.
Typische toepassingen van een automatische membraanklep
Chemische dosering
De klep kan automatisch zuren, logen en chemicaliën voor waterbehandeling regelen, terwijl de actuator wordt geïsoleerd van direct procescontact.
Water- en afvalwaterzuivering
Automatische membraanafsluiters worden gebruikt in chemische toevoegings-, filtratie-, neutralisatie-, slibbehandeling- en terugspoelsystemen.
Corrosieve vloeistofoverdracht
Thermoplastische kleplichamen gecombineerd met geschikte membranen kunnen veel corrosieve vloeistoffen regelen. Materiaalkeuze moet gebaseerd zijn op concentratie, temperatuur en druk.
Slurry en viskeuze media
Voor bepaalde slurry- en stroperige vloeistoffen kan een automatische membraanklep worden overwogen, na evaluatie van de deeltjesgrootte, hardheid en bezinkingsgedrag.
Geautomatiseerde apparatuur
De klep kan worden geïntegreerd in tanks, filters, mengsystemen, doseerskids en procesapparatuur voor schakelen op afstand en veiligheidsvergrendelingen.
Veelgestelde vragen over automatische membraanafsluiter
Heeft een automatische membraanklep perslucht nodig?
Een pneumatisch ontwerp vereist perslucht. Elektrische en hydraulische ontwerpen gebruiken verschillende krachtbronnen.
Kan het de stroom reguleren?
Ja. Een modulerende automatische membraanklep uitgerust met een klepstandsteller kan debiet, druk of vloeistofniveau regelen.
Wat gebeurt er als de luchttoevoer uitvalt?
Afhankelijk van de configuratie van de actuator kan de klep sluiten, openen of in de buurt van zijn laatste positie blijven.
Kan het drijfmest aan?
Een straight-through-ontwerp kan geselecteerde slurry- en deeltjeshoudende media verwerken. De deeltjesgrootte, concentratie en abrasiviteit moeten worden beoordeeld.
Kan het diafragma worden vervangen?
Bij de meeste industriële membraanafsluiters is membraanvervanging mogelijk. De pijpleiding moet vóór onderhoud worden geïsoleerd, drukloos worden gemaakt, worden afgetapt en veilig worden gemaakt.
Waarom lekt de klep na het sluiten?
Veelvoorkomende oorzaken zijn schade aan het membraan, deeltjes op het afdichtingsoppervlak, onvoldoende actuatorkracht, onjuiste slag of vervorming van het kleplichaam.
Hoe vaak moet het membraan worden vervangen?
Het vervangingsinterval is afhankelijk van de bedrijfscycli, chemische compatibiliteit, druk, temperatuur en compressie. Kritieke systemen kunnen een gepland vervangingsschema gebruiken.
Kan een kunststof automatisch membraanventiel hoge temperaturen aan?
Het kan werken binnen de grenzen van het lichaam, het membraan en de afdichtingen. CPVC of PVDF kunnen geschikt zijn voor geselecteerde toepassingen boven het normale PVC-bereik, maar de druk-temperatuurreductie moet worden bevestigd.
Welke informatie is nodig vóór selectie?
De vereiste informatie omvat procesmedium, chemische concentratie, temperatuur, debiet, bedrijfsdruk, maximale drukverschil, deeltjesinhoud, lichaamsmateriaal, membraanmateriaal, actuatortype, stuursignaal, bedrijfssnelheid, aansluitmethode en fail-safe positie.

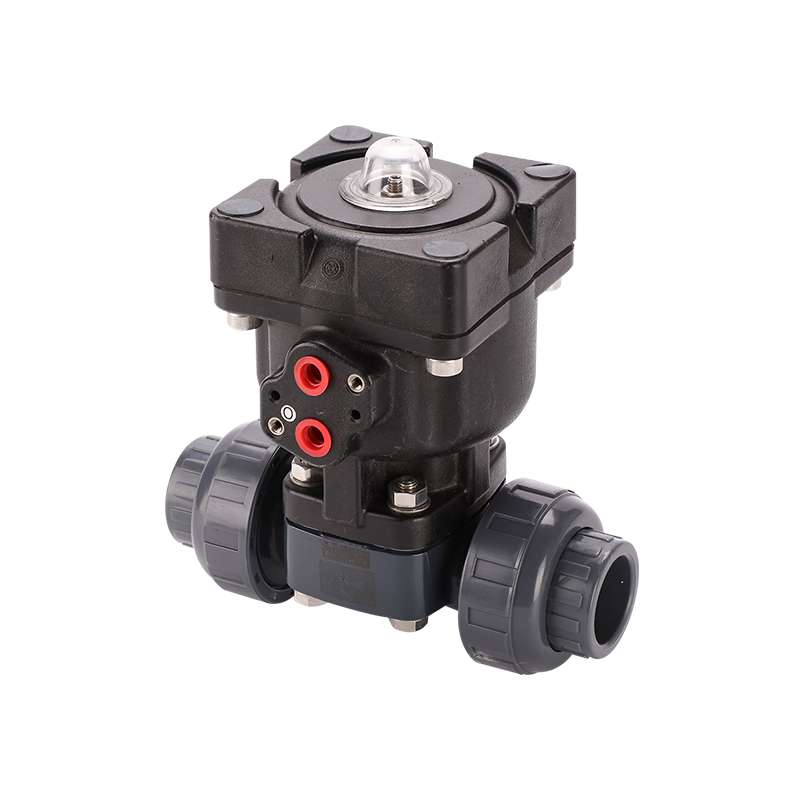

Hoge levensduur, uitstekende afdichtingsprestaties. Licht van gewicht en uitstekend corrosiebestendig, dankzij de unieke thermop...

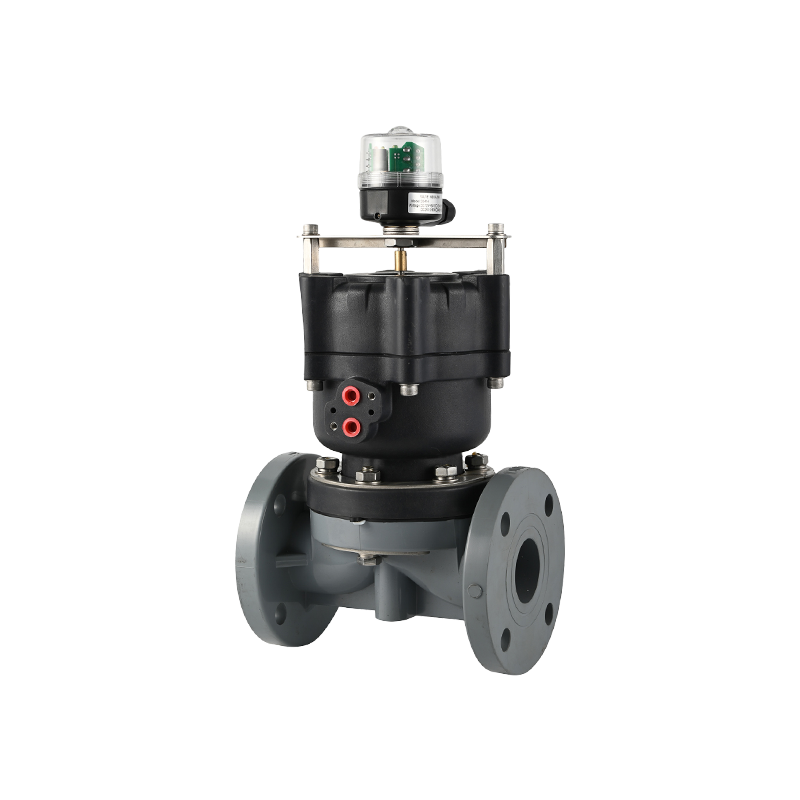

Hoge levensduur, uitstekende afdichtingsprestaties. Licht van gewicht en uitstekend corrosiebestendig, dankzij de unieke thermop...

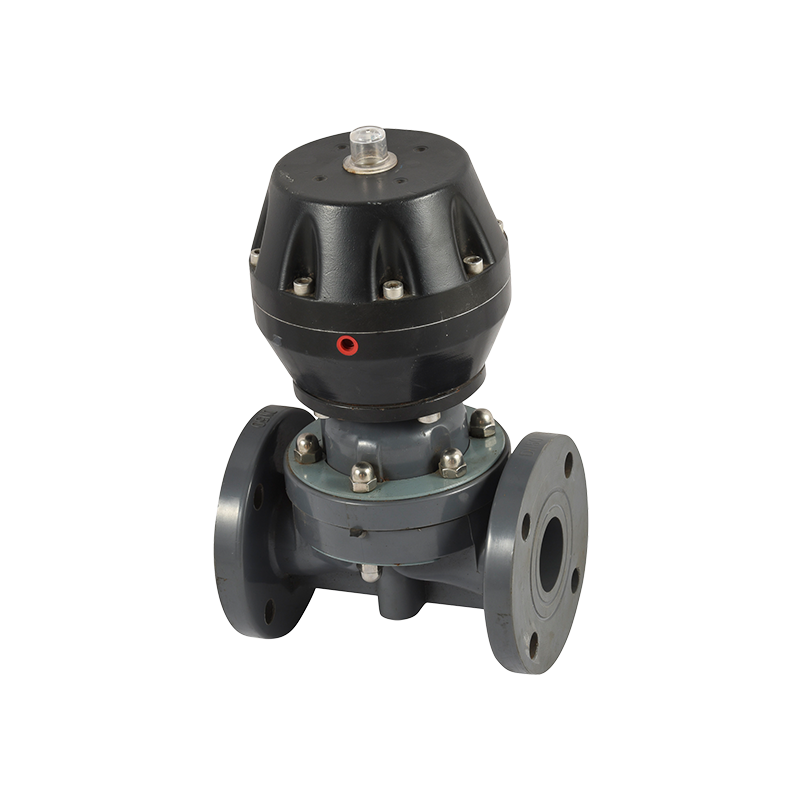

Gespleten structuur, metalen actuator, eenvoudig onderhoud en installatie. Kleine stroomweerstand, hoge stroomcapaciteit en de k...
