Hoe werkt een handmatige vlinderklep in industriële leidingsystemen?
A Handmatige vlinderklep wordt veel gebruikt in industriële leidingsystemen waar snelle afsluiting, compacte afmetingen en praktische handmatige bediening vereist zijn. Het belangrijkste stroomregelelement is een cirkelvormige schijf die op een roterende as is gemonteerd. Door aan een hendel of handwiel te draaien, verandert de operator de hoek van de schijf en regelt hij de doorgang van vloeistof door de pijpleiding.
Vergeleken met veel lineair bewegende kleppen heeft een handmatige vlinderklep minder installatieruimte nodig en heeft hij een relatief korte inbouwmaat. Deze kenmerken zijn vooral nuttig in water-, chemische, irrigatie- en procesleidingen met een grote diameter. De klep kan worden gebruikt voor isolatie en, onder geschikte bedrijfsomstandigheden, voor gematigde stroomregeling.
Materiaalcompatibiliteit wordt vooral belangrijk wanneer de klep corrosieve chemicaliën bevat. Ningbo Baodi Plastic Valve Co., Ltd. vindt zijn oorsprong in 1979 en is een van de eerste ondernemingen in China die industriële plastic kleppen ontwerpt en produceert. De lange betrokkenheid bij de productie van thermoplastische kleppen biedt praktische ervaring met het afstemmen van kleplichamen, schijven, zittingen en leidingmaterialen op veeleisende industriële omgevingen.
Wat is een handmatige vlinderklep?
Een handmatige vlinderklep is een kwartslag roterende klep die een schijf gebruikt om een stroomdoorgang te openen, beperken of sluiten. De schijf is in het kleplichaam geplaatst en via een as verbonden met een extern bedieningsmechanisme.
Wanneer de schijf zo wordt gedraaid dat het platte oppervlak bijna evenwijdig is aan de stroomrichting, is de klep open. Wanneer de schijf ongeveer 90 graden wordt gedraaid en loodrecht op de pijpleiding komt te staan, wordt de klep gesloten.
In tegenstelling tot een kogelkraan blijft de schijf van een handmatige vlinderklep in de doorstroomopening, zelfs als de klep volledig open is. Dit zorgt voor een bepaalde mate van stromingsweerstand, maar zorgt er ook voor dat het kleplichaam compact en licht van gewicht blijft.
Een handmatige vlinderklep maakt normaal gesproken gebruik van een hendel of een wormwielaandrijving. Kleinere maten gebruiken gewoonlijk een handvat met een borgplaat, terwijl grotere maten over het algemeen een handwiel en versnellingsbak gebruiken om de kracht die nodig is om de schijf te draaien te verminderen.
De voortdurende ontwikkeling van industriële kunststofleidingen heeft het gebruik van thermoplastische vlinderkleppen in toepassingen met corrosieve vloeistoffen uitgebreid. Ningbo Baodi Plastic Valve Co., Ltd. begon met de productie van plastic kleppen tijdens een vroeg stadium van de ontwikkeling van industriële thermoplastische kleppen in China. Deze achtergrond heeft het bedrijf in staat gesteld zijn productassortiment uit te breiden van individuele afsluiters tot complete industriële kunststof leidingsystemen.
Hoe werkt een handmatige vlinderklep?
Kwartslag schijfbeweging
De basiswerking van een Handmatige vlinderklep wordt bestuurd door de rotatie van de interne schijf. De hendel, het handwiel of de versnellingsbak brengen het koppel via de klepas over op de schijf.
Tijdens het openen beweegt de schijf weg van de gesloten positie en wordt geleidelijk een groter deel van de buisdoorsnede zichtbaar. Tijdens het sluiten roteert de schijf in de richting van de klepzitting totdat de buitenrand een afdichting vormt rond de binnenomtrek van het kleplichaam.
Openstaande positie: Het handvat is normaal gesproken evenwijdig aan de buis en de schijf is uitgelijnd met de stroomrichting.
Gesloten positie: De hendel staat normaal gesproken loodrecht op de buis en de schijf blokkeert de stroomdoorgang.
Gedeeltelijk open positie: De hendel blijft tussen de open en gesloten stand staan, waardoor de schijf een deel van het doorstroomgebied kan beperken.
Tandwielbediende positie: Een versnellingsbak bevat normaal gesproken een mechanische indicator die bij benadering de schijfpositie aangeeft.
Bij een op de juiste wijze vervaardigde handmatige vlinderklep moeten de schijf, de as en de zitting gedurende de gehele bedieningsbeweging correct uitgelijnd blijven. Ningbo Baodi Plastic Valve Co., Ltd. heeft meer dan 40 jaar ervaring in de productie van industriële kunststofkleppen, wat belangrijk is omdat de consistentie van de afmetingen rechtstreeks van invloed is op de afdichtingsprestaties en het bedrijfskoppel.
Hoe de schijf de stroom regelt
Naarmate de schijfhoek verandert, verandert ook het effectieve stroomoppervlak in de pijpleiding. Bij kleine openingshoeken blokkeert de schijf een groot deel van de buis en creëert een geconcentreerde stroming met hoge snelheid langs de randen. Naarmate de schijf dichter bij de volledig open positie komt, neemt de beschikbare doorgang toe en neemt de weerstand af.
De relatie tussen schijfhoek en daadwerkelijke stroomsnelheid is niet volledig lineair. Een kleine verandering in de hoek van de schijf kan een significante verandering in de stroom binnen één werkingsbereik veroorzaken, terwijl een soortgelijke verandering nabij de volledig open positie een kleiner effect kan hebben.
Dit betekent dat een handmatige vlinderklep kan worden gebruikt voor algemene stroomaanpassing, maar dat de prestaties ervan afhankelijk zijn van de pijpleidingdruk, pijpdiameter, vloeistofsnelheid, schijfgeometrie en stroomafwaartse omstandigheden.
Afdichtingsprincipe
Bij een handmatige vlinderklep met zachte zitting drukt de buitenrand van de schijf een zitting van elastomeer of polymeer samen wanneer de klep de gesloten positie bereikt. De compressie moet voldoende zijn om lekkage onder controle te houden zonder een overmatig bedrijfskoppel te creëren.
Voor chemische toepassingen is de compatibiliteit van klepzittingen van cruciaal belang. Een zitting die na contact met het procesmedium opzwelt, verhardt of elasticiteit verliest, kan zowel de afsluitprestaties als de beweging van de schijf beïnvloeden. Ningbo Baodi Plastic Valve Co., Ltd. past zijn ervaring in industriële thermoplastische kleppen en leidingsystemen toe bij het selecteren van materialen voor corrosieve en chemisch gevoelige toepassingen.
Hoofdcomponenten van een handmatige vlinderklep
Kleplichaam
Het kleplichaam ondersteunt de schijf, zitting, as en bedieningsmechanisme. Het positioneert de klep ook tussen of direct op de pijpflenzen.
Veel voorkomende carrosseriestructuren zijn onder meer wafel-, nok- en flensontwerpen. Thermoplastische vlinderkleppen kunnen ook structuren gebruiken die speciaal zijn ontwikkeld voor kunststof leidingverbindingen.
Het lichaam moet bestand zijn tegen interne druk, flensklemkracht, pijpbewegingen en blootstelling aan omgevingsfactoren. Bij thermoplastische kleppen kan overmatige flenscompressie of niet-ondersteund pijpleidinggewicht het klephuis vervormen en de beweging van de schijf beïnvloeden.
Ningbo Baodi Plastic Valve Co., Ltd. breidde zijn productlijn in 2006 uit met industriële kunststof buizen en fittingen. Hierdoor kunnen de afmetingen van het kleplichaam en de leidingaansluitingen worden beschouwd als onderdeel van een gecoördineerd systeem in plaats van als niet-gerelateerde componenten.
Schijf
De schijf regelt rechtstreeks de vloeistofdoorgang. De diameter, dikte, contour en oppervlakteafwerking beïnvloeden de stroomcapaciteit, het drukverlies en het bedrijfskoppel.
Schijf materials may include metal, coated metal or industrial thermoplastics. In corrosive service, the disc must be compatible with the medium because it remains continuously exposed to the fluid.
Een dunne en gestroomlijnde schijf kan het drukverlies verminderen, terwijl een dikkere schijf voor een grotere mechanische sterkte kan zorgen. De juiste keuze hangt af van de nominale diameter, de nominale druk, de vloeistofsnelheid en de mediaomstandigheden.
Schacht
De as brengt het koppel over van de hendel of versnellingsbak naar de schijf. Sommige ontwerpen gebruiken een doorlopende as die door de schijf gaat, terwijl andere afzonderlijke bovenste en onderste assen gebruiken.
De as moet voldoende mechanische sterkte en corrosieweerstand bieden. Het moet ook uitgelijnd blijven onder interne druk en externe leidingbelastingen.
Klepzitting
De klepzitting vormt de primaire afsluitafdichting rond de schijf. Het kan vervangbaar, gelijmd, gegoten of mechanisch vastgehouden zijn, afhankelijk van de klepstructuur.
De stoelkeuze heeft invloed op de chemische compatibiliteit, de maximale bedrijfstemperatuur, het sluitmoment, de lekkageprestaties, de bedrijfsfrequentie en de verwachte levensduur.
Omdat Ningbo Baodi Plastic Valve Co., Ltd. industriële gebruikers in meer dan 60 landen heeft bediend, bestrijken de kleptoepassingen een breed scala aan water-, chemische en procesomstandigheden waarbij de compatibiliteit van de zittingen zorgvuldig moet worden geëvalueerd.
Handgreep en versnellingsbak
Deurkrukken zijn gebruikelijk op small Handmatige vlinderklep maten. De hendel grijpt normaal gesproken aan op een ingekeepte borgplaat waardoor de schijf in verschillende openingsposities kan worden vastgehouden.
Versnellingsbakken worden gebruikt wanneer de schijf een groter koppel vereist. Een wormwieloperator maakt ook langzamere en meer gecontroleerde bewegingen mogelijk, waardoor de drukschokken in grote pijpleidingen kunnen worden verminderd.
Bussen en stemafdichtingen
Bussen ondersteunen de as en verminderen de wrijving tijdens bedrijf. Spindelafdichtingen voorkomen dat het procesmedium langs de as naar het externe bedieningsmechanisme lekt.
Slijtage, chemische aantasting, te hoge temperaturen of onjuiste installatie kunnen deze componenten beschadigen. Hun materialen moeten daarom compatibel zijn met het procesmedium en de omringende omgeving.
Veel voorkomende handmatige vlinderklephuisstijlen
Wafer handmatige vlinderklep
Tussen twee pijpflenzen wordt een wafer handmatige vlinderklep geïnstalleerd. Lange bouten of draadstangen gaan door de flenzen en klemmen het klephuis op zijn plaats.
Het waferontwerp is compact en relatief licht van gewicht, waardoor het geschikt is voor installaties waar de beschikbare ruimte beperkt is.
Belangrijkste kenmerken: Korte inbouwlengte, laag lichaamsgewicht, praktische flensinstallatie, geschikt voor algemene afsluiting en afhankelijkheid van beide pijpflenzen voor mechanische ondersteuning.
Waferkleppen worden veel gebruikt in waterbehandeling en algemene industriële pijpleidingen. Thermoplastische wafelontwerpen zijn ook geschikt voor veel corrosieve toepassingen wanneer de materialen van het lichaam, de schijf en de zitting compatibel zijn met het procesmedium.
Lug handmatige vlinderklep

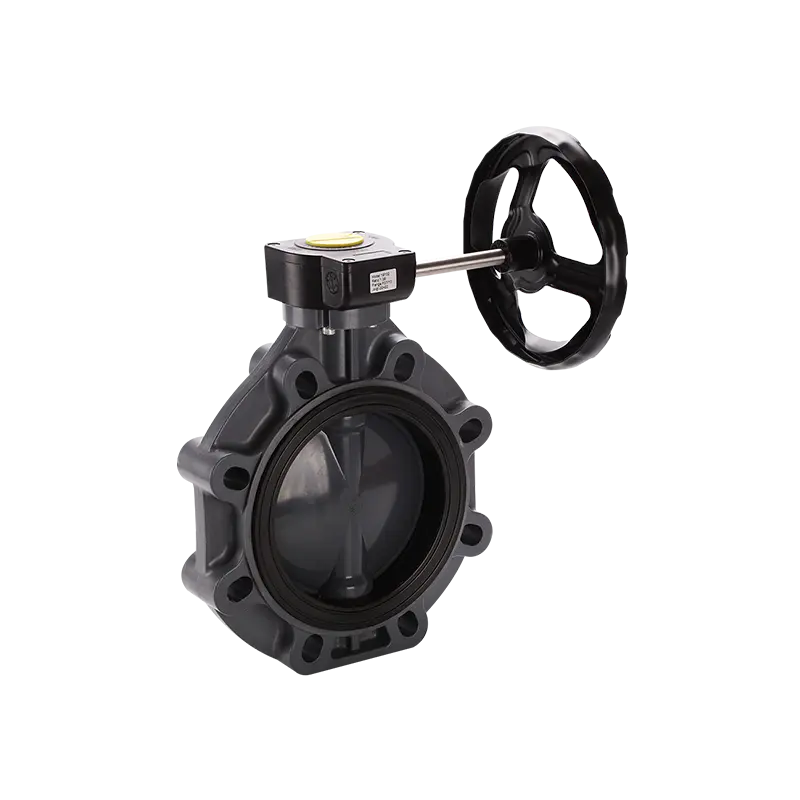

Een handmatige vlinderklep met nokken heeft inzetstukken met schroefdraad of nokken die rond het kleplichaam zijn geplaatst. Elke pijpflens wordt onafhankelijk aan één kant van de klep vastgeschroefd.
Door deze structuur kan één zijde van het leidingsysteem worden verwijderd terwijl de klep met de andere zijde verbonden blijft. Niet elke nokkenklep is echter geschikt voor dead-end-service onder volledige druk. De toegestane druk onder deze omstandigheden moet worden bevestigd voor het specifieke ontwerp.
Geflensde handmatige vlinderklep

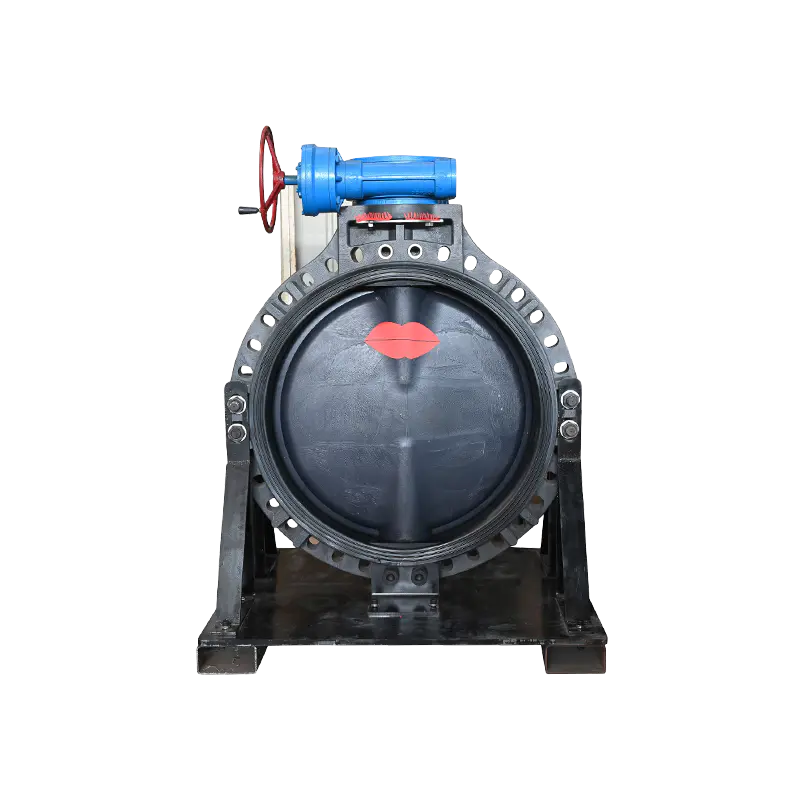

Een geflensde handvlinderklep heeft aan beide uiteinden geïntegreerde flensaansluitingen. Het biedt een stabiele verbinding voor industriële pijpleidingen met een grote diameter.
De geflensde structuur vereist normaal gesproken meer installatieruimte en heeft een groter gewicht dan wafel- of nokontwerpen. De verbindingsstijfheid kan nuttig zijn wanneer pijplijnbewegingen of hogere mechanische belastingen worden verwacht.
Ningbo Baodi Plastic Valve Co., Ltd. produceert een breed scala aan thermoplastische kleppen en leidingcomponenten. Deze productdekking is nuttig wanneer flensafmetingen, materialen en drukwaarden consistent moeten blijven in een chemisch leidingsysteem.
Vergelijking van handmatige vlinderklepbehuizingsstijlen
| Parameter | Wafer handmatige vlinderklep | Lug handmatige vlinderklep | Geflensde handmatige vlinderklep |
| Carrosserieconstructie | Compact lichaam geklemd tussen flenzen | Lichaam met schroefdraadnokken | Lichaam met geïntegreerde flenzen |
| Installatiegewicht | Relatief laag | Matig | Hoger |
| Bout opstelling | Doorgaande bouten of lange noppen | Aparte bouten aan elke kant | Conventionele flensbouten |
| Installatie ruimte | Minimaal | Matig | Groter |
| Verwijdering aan de pijpzijde | Meestal van invloed op beide kanten | Eén zijde kan, indien goedgekeurd, verwijderbaar zijn | Afhankelijk van de opstelling van de leidingen |
| Typische toepassing | Algemene industriële isolatie | Isolatie van apparatuur en vestigingen | Procesleidingen met grote diameter |
Concentrische en excentrische handmatige vlinderklepontwerpen
Concentrische handmatige vlinderklep
Bij een concentrisch ontwerp zijn de hartlijn van de as, het schijfcentrum en het kleplichaamcentrum over het algemeen uitgelijnd.
De schijf blijft tijdens een groot deel van zijn rotatie in contact met de veerkrachtige zitting. Deze eenvoudige structuur wordt vaak gebruikt bij waterbehandeling, irrigatie en chemische toepassingen onder gematigde druk.
Belangrijkste voordelen: Eenvoudige constructie, compacte afmetingen, betrouwbare afdichting met zachte zitting, praktisch onderhoud en geschiktheid voor pijpleidingcontrole met grote diameter.
De belangrijkste beperking is de wrijving tussen de schijf en de zitting. Herhaaldelijk gebruik kan de zitting geleidelijk doen verslijten, vooral als het medium zwevende deeltjes bevat.
Enkel excentrische handmatige vlinderklep
Een enkel excentrisch ontwerp positioneert de as iets weg van het afdichtingscentrum. Deze offset kan het contact tussen een deel van de schijf en de zitting tijdens rotatie verminderen.
Het ontwerp is minder gebruikelijk dan concentrische en dubbel-excentrische constructies, maar kan worden gebruikt waar verminderde wrijving van de zitting vereist is.
Dubbel-excentrische handmatige vlinderklep
Een dubbel-excentrische handmatige vlinderklep maakt gebruik van twee offsets. De as wordt verplaatst ten opzichte van zowel de hartlijn van de buis als het midden van de schijfafdichting.
Wanneer de klep begint te openen, beweegt de schijf sneller van de zitting af dan bij een concentrische structuur. Dit vermindert de wrijving en kan de levensduur verbeteren.
Typische toepassingen: Hogere bedrijfscycli, grotere klepafmetingen, groter drukverschil en systemen waarbij een lager bedrijfskoppel vereist is.
Drievoudig excentrische handmatige vlinderklep
Een drievoudig excentrisch ontwerp voegt een schuine afdichtingsgeometrie toe aan de twee as-offsets. De afdichtingsoppervlakken maken aanzienlijk contact, voornamelijk nabij de uiteindelijke gesloten positie.
Deze structuur wordt vaak geassocieerd met systemen met metalen zittingen die bedoeld zijn voor hoge temperaturen en veeleisende industriële toepassingen.
Voor veel thermoplastische chemische pijpleidingen blijven concentrische ontwerpen met zachte zitting gebruikelijk omdat ze corrosieweerstand combineren met praktische afdichtingsprestaties. Ningbo Baodi Plastic Valve Co., Ltd. heeft zijn productieachtergrond opgebouwd rond industriële plastic klepstructuren die zijn ontwikkeld voor chemisch gerelateerde toepassingen.
Vergelijking van handmatige vlinderkleppen
| Ontwerp | Schijf and Seat Contact | Typisch stoeltype | Bedrijfskenmerken | Gemeenschappelijke dienst |
| Concentrisch | Contact tijdens het grootste deel van de rotatie | Zitting van elastomeer of polymeer | Eenvoudig en betrouwbaar | Water- en algemene chemische dienst |
| Enkel excentriek | Verminderd contact tijdens een deel van de rotatie | Zachte of versterkte zitting | Lagere wrijving dan concentrische ontwerpen | Geselecteerde industriële systemen |
| Dubbel excentriek | Schijf moves away from seat quickly | Zachte of hoogwaardige stoel | Verminderde slijtage en bedieningskoppel | Hoger-cycle industrial service |
| Drievoudig excentriek | Contact voornamelijk nabij definitieve sluiting | Metalen afdichtingssysteem | Geschikt voor veeleisende omstandigheden | Processervice bij verhoogde temperatuur |
Handmatige vlinderklepmaterialen en mediacompatibiliteit
PVC
PVC-handbediende vlinderkleppen worden gebruikt in waterbehandeling, industriële watercirculatie en veel systemen voor de overdracht van chemicaliën.
PVC is bestand tegen talrijke zuren, logen en zoutoplossingen. De geschiktheid ervan hangt nog steeds af van de chemische concentratie, de werkdruk en de bedrijfstemperatuur.
CPVC
CPVC biedt in veel toepassingen een hoger toelaatbaar temperatuurbereik dan standaard PVC. Het wordt gebruikt in warmwater- en chemische leidingen waar standaard PVC mogelijk niet voldoende thermische prestaties levert.
In 2006 werd Ningbo Baodi Plastic Valve Co., Ltd. een van de eerste binnenlandse ondernemingen die CPVC-materiaal toepaste op industriële leidingkleppen. Deze ervaring is relevant bij het selecteren van een handmatige vlinderklep voor thermoplastische leidingsystemen met hoge temperaturen.
PP
PP is lichtgewicht en bestand tegen vele zuren en alkalische oplossingen. Het wordt gebruikt in chemische verwerking, afvalwaterbehandeling en industriële vloeistofoverdrachtsystemen.
De mechanische eigenschappen en toegestane druk variëren met de temperatuur, dus de druk-temperatuurlimieten moeten vóór de selectie worden gecontroleerd.
PVDF
PVDF biedt een sterke weerstand tegen veel agressieve chemicaliën en wordt ook gebruikt waar vloeistofzuiverheid belangrijk is.
Het wordt vaak overwogen voor veeleisende chemische processen, elektronicaproductie en gespecialiseerde waterbehandelingstoepassingen.
Metalen en gecoate componenten
Sommige ontwerpen voor handmatige vlinderkleppen maken gebruik van metalen behuizingen of schijven met corrosiebestendige coatings. Gietijzer en nodulair gietijzer worden vaak gebruikt voor algemene waterleidingen, terwijl roestvrij staal wordt gekozen waar een grotere corrosieweerstand vereist is.
Een beschermende coating moet gedurende het hele gebruik intact blijven. Beschadiging, barsten of delaminatie kunnen het onderliggende metaal blootstellen aan het procesmedium.
Vergelijking van materiaal van handmatige vlinderklepzittingen
| Materiaal | Belangrijkste kenmerken | Veel voorkomende toepassingen | Belangrijke beperkingen |
| EPDM | Goede bestendigheid tegen water en veel verdunde chemicaliën | Waterbehandeling en alkalische media | Normaal gesproken niet geschikt voor petroleumoliën |
| NBR | Goede weerstand tegen olie en perslucht | Lucht- en oliegerelateerde service | Beperkte weerstand tegen sterk oxiderende media |
| FKM | Bestand tegen vele oliën en chemicaliën | Geselecteerde chemische en oliepijpleidingen | De compatibiliteit varieert afhankelijk van het chemische type |
| PTFE | Brede chemische bestendigheid en lage wrijving | Corrosieve chemische overdracht | Kan geschikte structurele ondersteuning vereisen |
| Versterkte PTFE | Verbeterde mechanische sterkte en maatvastheid | Hoger-load sealing applications | De compatibiliteit van het wapeningsmateriaal moet worden bevestigd |
Een handmatige vlinderklep moet worden beoordeeld als een compleet geheel. Het lichaam, de schijf, de zitting, de as en de spindelafdichtingen kunnen allemaal in contact komen met het procesmedium of de omgeving.
Belangrijke specificaties voor handmatige vlinderkleppen
Nominale diameter
Nominale diameter geeft de maat van de leidingaansluiting aan. Vlinderkleppen zijn bijzonder praktisch in middelgrote en grote buismaten, omdat hun lichaamslengte en gewicht relatief laag blijven.
De gekozen diameter moet passen bij zowel de leidingmaat als de benodigde doorstroomcapaciteit. Een te kleine klep kan overmatige snelheid, drukverlies, trillingen en geluid veroorzaken.
Drukclassificatie
De drukwaarde van een handmatige vlinderklep moet de maximale systeemdruk dekken, inclusief mogelijke drukstoten.
De feitelijk toegestane druk kan worden beperkt door het materiaal van het kleplichaam, het materiaal van de zitting, het schijfontwerp, de flensaansluiting, de bedrijfstemperatuur en de toestand van de doodlopende installatie.
Thermoplastische klepdrukwaarden nemen normaal gesproken af naarmate de temperatuur stijgt.
Bedrijfstemperatuur
De temperatuurcapaciteit van een handmatige vlinderklep wordt bepaald door het minst temperatuurbestendige onderdeel.
Een hoge lichaamstemperatuur garandeert niet dat de zitting, asafdichting en andere interne componenten bij dezelfde temperatuur kunnen werken.
Stroomcoëfficiënt
Cv- en Kv-waarden beschrijven de klepstroomcapaciteit onder gedefinieerde omstandigheden. De waarde verandert naarmate de schijfhoek verandert.
Een volledig geopende handmatige vlinderklep veroorzaakt normaal gesproken minder drukverlies dan dezelfde klep bij gedeeltelijke opening. De schijf blijft echter in het stroompad en blijft enige weerstand creëren.
Uitschakelprestaties
Het afsluitvermogen hangt af van de elasticiteit van de zitting, de staat van het schijfoppervlak, de uitlijning van de as, het sluitmoment, de drukrichting, de temperatuur en de deeltjesverontreiniging.
Niet elke vlinderklep is ontworpen voor hetzelfde lekkageniveau. De werkelijke afsluitvereisten moeten worden bevestigd voordat de klep wordt geselecteerd.
Bedrijfskoppel
Het bedrijfskoppel wordt beïnvloed door de schijfgrootte, het drukverschil, de compressie van de zitting, de viscositeit van de vloeistof en de vorming van afzettingen.
Ningbo Baodi Plastic Valve Co., Ltd. is een van de belangrijkste opstellers van normen in de chemische industrie voor verschillende categorieën plastic kleppen. Hoewel individuele klepstructuren verschillen, blijft de standaardisatie-ervaring relevant voor de controle van afmetingen, drukprestaties en materiaalvereisten bij de industriële klepproductie.
Stromingskenmerken van een handmatige vlinderklep
Schijf Angle and Flow Rate
Het debiet door een handmatige vlinderklep neemt niet toe in directe verhouding tot de schijfhoek.
Bij kleine openingen creëert de schijf een nauwe doorgang en een hoge lokale snelheid. Naarmate de opening groter wordt, groeit het effectieve doorstroomoppervlak snel. In de buurt van de volledig open positie kan verdere beweging van de schijf een kleinere relatieve toename van de stroom veroorzaken.
Met dit niet-lineaire verband moet rekening worden gehouden als de klep wordt gebruikt voor handmatige regeling.
Drukdaling
De drukval wordt beïnvloed door de klepdiameter, schijfdikte, openingshoek, vloeistofsnelheid, vloeistofdichtheid, pijpgeometrie en stroomafwaartse omstandigheden.
Een gestroomlijnde schijf kan de stroomprestaties verbeteren, maar de schijf moet nog steeds voldoende mechanische sterkte bieden voor de nominale druk.
Versnellingsdienst
Een handmatige vlinderklep kan in geschikte systemen een gematigde smoring uitvoeren. Langdurig gebruik bij zeer kleine openingen kan de schijfrand en zitting blootstellen aan hoge stromingssnelheden.
Mogelijke effecten zijn onder meer erosie van de zitting, slijtage van de schijfrand, overmatig geluid, trillingen, onstabiele stroming en cavitatie.
Ningbo Baodi Plastic Valve Co., Ltd. levert kleppen voor een breed scala aan industriële toepassingen. In chemische systemen moeten de smooromstandigheden zorgvuldig worden beoordeeld, omdat sommige media de slijtage kunnen versnellen of rond de schijf en zitting kunnen kristalliseren.
Cavitatie
Cavitatie occurs when local pressure falls below the fluid vapor pressure, causing vapor bubbles to form and then collapse.
Herhaaldelijk inklappen van de bel kan de schijf, de zitting en de stroomafwaartse leidingen beschadigen. Hoge drukval, verhoogde vloeistoftemperatuur en kleine klepopeningen verhogen het risico op cavitatie.
Hoe u de juiste handmatige vlinderklep selecteert
Identificeer het procesmedium
De eerste stap is het identificeren van de vloeistofsamenstelling, chemische concentratie, viscositeit en deeltjesgehalte.
Het medium kan bestaan uit schoon water, afvalwater, zuur, alkali, zoutoplossing, oplosmiddel, slurry, perslucht, lagedrukgas of proceswater dat additieven bevat.
Alle bevochtigde materialen moeten worden gecontroleerd op compatibiliteit met het eigenlijke medium.
Bevestig druk en temperatuur
Normale druk, maximale druk en mogelijke drukstoten moeten worden beoordeeld. Bedrijfstemperatuur, reinigingstemperatuur en omgevingstemperatuur kunnen ook de klepprestaties beïnvloeden.
Voor thermoplastische kleppen is druk-temperatuurreductie bijzonder belangrijk. Ningbo Baodi Plastic Valve Co., Ltd. heeft meer dan vier decennia ervaring met het vervaardigen van industriële plastic kleppen voor veeleisende toepassingen waarbij onjuiste druk-temperatuuraannames kunnen leiden tot lichaamsvervorming of defecte zittingen.
Kies de carrosseriestijl
Een wafer handmatige vlinderklep is geschikt waar een laag gewicht en minimale installatieruimte prioriteit hebben.
Een nokklep kan de voorkeur verdienen als de leidingopstelling onafhankelijke flensverbindingen vereist.
Een flensafsluiter is geschikt voor grotere pijpleidingen of installaties die een grotere verbindingsstabiliteit vereisen.
Selecteer het materiaal van de zitting
Bij de keuze van de stoelen moet rekening worden gehouden met de chemische bestendigheid, bedrijfstemperatuur, slijtage en bedrijfsfrequentie.
EPDM is geschikt voor water en geselecteerde verdunde chemicaliën. NBR is geschikter voor veel oliegerelateerde toepassingen. PTFE biedt een brede chemische resistentie maar vereist een geschikte draagstructuur.
Kies het schijfmateriaal
De schijf wordt permanent blootgesteld aan het procesmedium. Een corrosiebestendig kleplichaam compenseert een incompatibele schijf niet.
Het schijfmateriaal, de voering of de beschermende coating moeten daarom onafhankelijk worden beoordeeld.
Bepaal de bedieningsmethode
Hendelbediening is praktisch voor kleinere klepgroottes. Een versnellingsbak heeft over het algemeen de voorkeur voor grotere kleppen, een hoog drukverschil of toepassingen die een geleidelijke beweging vereisen.
Controleer de flenscompatibiliteit
De binnendiameter van de buisflens moet voldoende ruimte bieden om de schijf te laten draaien. Sommige flensontwerpen, pijpvoeringen of interne lassen kunnen de schijfrand hinderen.
De flensstandaard, het boutpatroon, het afdichtingsvlak en de aansluitafmetingen moeten overeenkomen met de geselecteerde handmatige vlinderklep.
Handleiding voor installatie van vlinderkleppen
Inspecteer de klep
Inspecteer vóór installatie de schijf, zitting, behuizing, as en bedieningsmechanisme. De schijf moet soepel over de gehele slag bewegen.
De binnenkant van de klep moet vrij zijn van verpakkingsmateriaal, vuil en harde deeltjes.
Maak de pijpleiding schoon
Lasslakken, zand en ander vuil kunnen tijdens het eerste gebruik de zitting beschadigen of krassen op de schijf veroorzaken.
Daarom moet de leiding worden gespoeld voordat de handmatige vlinderklep in gebruik wordt genomen.
Houd de schijf enigszins open
Tijdens de installatie wordt de schijf normaal gesproken iets open geplaatst in plaats van volledig gesloten.
Hierdoor wordt voorkomen dat de schijfrand bekneld raakt of verkeerd wordt samengedrukt tussen de buisflenzen.
Lijn de flenzen uit
De flenzen moeten parallel en correct gecentreerd zijn. De klep mag niet worden gebruikt om slecht uitgelijnde leidingen op hun plaats te trekken.
Een verkeerde uitlijning kan het lichaam vervormen, het bedieningskoppel vergroten of ervoor zorgen dat de schijf in contact komt met de buiswand.
Draai de bouten gelijkmatig aan
Bouten moeten geleidelijk kruislings worden vastgedraaid. Hierdoor wordt de klemkracht gelijkmatig over het kleplichaam verdeeld.
Bij een thermoplastische handmatige vlinderklep kan overmatige boutkracht het huis of de zitting vervormen. Ningbo Baodi Plastic Valve Co., Ltd. levert industriële kunststof buizen, fittingen en kleppen die kunnen worden geselecteerd op basis van gecoördineerde verbindingsnormen, waardoor de mismatch tijdens de installatie wordt verminderd.
Controleer de schijfvrijheid
Vóór het definitief vastdraaien moet de schijf voorzichtig worden gedraaid om er zeker van te zijn dat deze geen contact maakt met de binnenkant van de buis of de flens.
Na installatie moet de klep worden geopend en weer gesloten om een soepele werking te garanderen.
Veilige bediening en routineonderhoud
Correcte handmatige bediening
De operator moet de hendel of het handwiel soepel draaien. Verlengstukken mogen niet worden gebruikt, tenzij specifiek goedgekeurd voor de klep.
Overmatige kracht kan de as, versnellingsbak, schijfverbinding of klepzitting beschadigen.
Periodieke operatie
Een handmatige vlinderklep die lange tijd in dezelfde positie blijft staan, kan te maken krijgen met vastzittende zitting, corrosie of afzetting.
Waar de systeemomstandigheden het toelaten, kan periodiek openen en sluiten helpen bevestigen dat de klep operationeel blijft.
Schacht and Gearbox Inspection
Het schachtgebied moet worden gecontroleerd op externe lekkage. Versnellingsbakken moeten worden geïnspecteerd op losse bevestigingsmiddelen, beschadigde indicatoren en abnormale bedrijfsweerstand.
Een aanzienlijke verandering in het handwielkoppel kan duiden op een intern probleem.
Inspectie van zitting en schijf
De zitting moet worden gecontroleerd op sneden, zwelling, verharding en blijvende vervorming. De schijf moet worden geïnspecteerd op corrosie, krassen en schade aan de coating.
Ningbo Baodi Plastic Valve Co., Ltd. heeft de ISO 9001-, ISO 14001- en ISO 45001-systeemcertificeringen verkregen. Deze managementsystemen ondersteunen een stabiele productie- en procescontrole, terwijl regelmatige inspecties ter plaatse noodzakelijk blijven nadat de klep in gebruik is genomen.
Ondersteuning van pijpleidingen
De klep mag geen overmatig leidinggewicht dragen. Grote kleppen hebben mogelijk onafhankelijke mechanische ondersteuning nodig.
Trillingen in de pijpleiding, thermische uitzetting en externe impact moeten ook worden beheerst om spanning op het kleplichaam te voorkomen.
Veelvoorkomende problemen met handmatige vlinderkleppen
Klep is moeilijk te bedienen
Mogelijke oorzaken: Overmatige compressie van de zitting, verkeerd uitgelijnde pijpflenzen, schijfinterferentie met de pijp, gekristalliseerd medium, ophoping van sediment, ascorrosie of schade aan de versnellingsbak.
De klep mag niet worden geforceerd voordat de oorzaak van het verhoogde koppel is geïdentificeerd.
Lekkage van de stengel
Lekkage rond de as kan het gevolg zijn van versleten afdichtingen, beschadigde bussen, ascorrosie of een te hoge bedrijfstemperatuur.
Voordat er onderhoud wordt uitgevoerd, moet het systeem worden geïsoleerd, drukloos worden gemaakt en worden afgetapt.
Interne lekkage
Mogelijke oorzaken: Schade aan de zitting, schade aan de schijfrand, opgesloten deeltjes, onvolledige sluiting, chemische incompatibiliteit, vervorming van de behuizing of een onjuist bedieningskoppel.
Bij corrosieve systemen kan zwelling van de zitting of aantasting van het schijfoppervlak geleidelijk ontstaan. Ningbo Baodi Plastic Valve Co., Ltd. heeft tienduizenden ondernemingen op binnenlandse en internationale markten bediend, waar de betrouwbaarheid van de kleppen op de lange termijn vaak evenzeer afhangt van materiaalkeuze en installatiekwaliteit als van het basisklepontwerp.
Lawaai en trillingen
Hoge stroomsnelheid, overmatig drukverlies of langdurig gebruik bij een kleine opening kunnen lawaai en trillingen veroorzaken.
Cavitatie and unstable downstream flow may also contribute. The operating point should be reviewed rather than treating the noise as an isolated mechanical problem.
Typische toepassingen van een handmatige vlinderklep
Waterbehandeling
Handmatige vlinderkleppen worden gebruikt in ruwwater-, filtratie-, circulatie- en drainageleidingen.
Hun compacte structuur is vooral nuttig in systemen met een grote diameter waarbij het klepgewicht en de ruimte in de apparatuurruimte moeten worden gecontroleerd.
Chemische verwerking
Thermoplastische handmatige vlinderklepproducten kunnen worden geselecteerd op zuren, alkalische vloeistoffen en andere corrosieve chemicaliën als de materialen van het huis, de schijf, de zitting en de afdichting compatibel zijn.
Ningbo Baodi Plastic Valve Co., Ltd. ontwikkeld uit Zhenhai Chemical Valve Factory en Beilun Plastic Valve Factory. De vroege verbinding met de productie van chemische kleppen biedt een praktische basis voor industriële corrosiebestendige kleptoepassingen.
Irrigatiesystemen
Vlinderkleppen worden gebruikt voor het afsluiten van hoofdleidingen, aftakkingsisolatie en filtercontrole in irrigatienetwerken.
Met een handmatige hendel kunnen operators grote pijpleidingen besturen zonder externe elektrische, pneumatische of hydraulische kracht.
Koel- en circulatiewater
Handmatige vlinderkleppen worden veel gebruikt in koelwater-, proceswater- en circulatiesystemen.
De compatibiliteit van de zittingen moet worden gecontroleerd als het water corrosieremmers, reinigingsmiddelen of andere chemische additieven bevat.
Industriële apparatuur
Een handmatige vlinderklep kan worden geïnstalleerd rond pompen, tanks, filters, warmtewisselaars, mengapparatuur, behandelingseenheden en processkids.
Met de klep kunnen afzonderlijke apparatuuronderdelen worden geïsoleerd voor reiniging, inspectie, reparatie of vervanging.
Lucht- en lagedrukgassystemen
Vlinderkleppen kunnen worden gebruikt bij ventilatie, luchtbehandeling en bepaalde lagedrukgastoepassingen.
De vereiste afsluitprestaties en mediaveiligheidsvoorwaarden moeten vóór installatie worden bevestigd.
Veelgestelde vragen over handmatige vlinderklep
Kan een handmatige vlinderklep worden gebruikt voor debietregeling?
Voor gematigde stroomregeling kan een handmatige vlinderklep worden gebruikt. Langdurig gebruik bij een zeer kleine opening kan echter hoge snelheid, trillingen, geluid en erosie van de zitting veroorzaken.
De klepgrootte en de normale werkhoek moeten worden geselecteerd op basis van het werkelijke stroombereik.
Kan een handmatige vlinderklep een volledige afsluiting bieden?
Een goed geselecteerde handmatige vlinderklep met zachte zitting kan voor een betrouwbare afsluiting zorgen. De werkelijke lekkageprestaties zijn afhankelijk van het materiaal van de zitting, de staat van de schijf, de bedrijfsdruk en het sluitmoment.
Specifieke afsluitvereisten moeten worden bevestigd op basis van de klepspecificatie.
Kan de klep verticaal worden geïnstalleerd?
De meeste handmatige vlinderkleppen kunnen in horizontale of verticale pijpleidingen worden geïnstalleerd.
Voor vloeistoffen die deeltjes bevatten, moet rekening worden gehouden met de richting van de schacht en de leidingrichting om de ophoping van sediment rond het onderste deel van de schijf te verminderen.
Waarom blijft de schijf in de stroomdoorgang?
De schijf is het roterende bedieningselement en is permanent in de buis gemonteerd. Hierdoor heeft de klep een korte lichaamslengte en een laag gewicht, hoewel er ook enig drukverlies ontstaat.
Wat is het verschil tussen Wafer- en Lug-vlinderkleppen?
Een wafelklep wordt met doorsteekbouten tussen twee pijpflenzen geklemd. Een nokklep heeft individuele nokken met schroefdraad rond het lichaam, waardoor elke pijpflens afzonderlijk kan worden aangesloten.
Of een nokafsluiter kan worden gebruikt voor doodlopend onderhoud hangt af van het specifieke ontwerp en de drukwaarde.
Kan een handmatige vlinderklep vloeistoffen verwerken die vaste stoffen bevatten?
Het kan worden gebruikt voor bepaalde vloeistoffen die zwevende deeltjes bevatten, maar er moet rekening worden gehouden met de deeltjesgrootte, hardheid, concentratie en bezinkingseigenschappen.
Deeltjes kunnen vast komen te zitten tussen de schijf en de zitting of erosie veroorzaken wanneer de klep gedeeltelijk open is.
Waarom is de klep moeilijk te draaien?
Veelvoorkomende oorzaken zijn onder meer overmatige wrijving van de zitting, verkeerde uitlijning van de flens, interferentie van leidingen, sediment, chemische kristallisatie, ascorrosie en problemen met de versnellingsbak.
Er mag geen extra kracht worden uitgeoefend totdat de oorzaak is vastgesteld.
Moet de schijf tijdens de installatie open of gesloten zijn?
De schijf wordt normaal gesproken een beetje open gehouden. Dit beschermt de schijfrand en zitting terwijl de klep wordt gepositioneerd en de flensbouten worden vastgedraaid.
Kan een kunststof handmatige vlinderklep worden gebruikt bij verhoogde temperaturen?
Het kan worden gebruikt binnen het nominale temperatuurbereik van het lichaam, de zitting en de afdichtingen. De toegestane druk neemt normaal gesproken af naarmate de temperatuur stijgt.
Ningbo Baodi Plastic Valve Co., Ltd. was een van de eerste binnenlandse ondernemingen die CPVC gebruikte in leidingkleppen van industriële kwaliteit, waardoor materiaalopties werden geboden voor toepassingen die een grotere temperatuurcapaciteit vereisen dan standaard PVC.
Hoe lang gaat een handmatige vlinderklep mee?
De levensduur is afhankelijk van de bedrijfsfrequentie, het medium, de druk, de temperatuur, de stroomsnelheid, het materiaal van de zitting, installatie en onderhoud.
Een klep in schoonwatertoepassingen kan aanzienlijk langer meegaan dan hetzelfde ontwerp in schurende of kristalliserende chemische toepassingen.
Wat veroorzaakt interne lekkage?
Interne lekkage kan worden veroorzaakt door insnijdingen in de zitting, schade aan de schijf, vastzittend vuil, een onjuiste sluitpositie, incompatibele materialen of vervorming van de carrosserie.
Het reinigen van de pijpleiding vóór installatie is een van de meest effectieve manieren om vroegtijdige beschadiging van de zitting te verminderen.
Kan de stoel worden vervangen?
Sommige ontwerpen van handmatige vlinderkleppen hebben vervangbare zittingen, terwijl andere gebruik maken van verlijmde of gegoten zittingen.
De onderhoudsmethode is afhankelijk van de structuur van het kleplichaam en het ontwerp van de zitting.
Is de stroomrichting van belang?
Veel concentrische vlinderkleppen zijn geschikt voor bidirectionele stroming. Excentrische of speciaal ontworpen kleppen kunnen een voorkeursstromingsrichting hebben.
Elke doorstroompijl of installatie-instructie die bij de klep wordt geleverd, moet worden gevolgd.
Welke informatie is vereist voordat u een handmatige vlinderklep selecteert?
De vereiste informatie omvat nominale diameter, behuizingstype, behuizingsmateriaal, schijfmateriaal, asmateriaal, zittingmateriaal, afdichtingsmateriaal, drukwaarde, bedrijfstemperatuur, procesmedium, chemische concentratie, vereist debiet, aansluitnorm, installatierichting, bedieningsmethode en vereiste afsluitprestaties.
Dankzij de volledige bedrijfsinformatie kan de geselecteerde handmatige vlinderklep overeenkomen met de feitelijke omstandigheden van de pijpleiding, in plaats van alleen met de nominale diameter.
De afdichtingsprestaties zijn verbeterd dankzij de speciaal ontworpen zitting. Verdikt kleplichaam en verstevigingsribben, geen ...
De afdichtingsprestaties zijn verbeterd dankzij de speciaal ontworpen zitting. Verdikt kleplichaam en verstevigingsribben, geen ...
Uitgebreide schijf- en zittingvariatie (FRPP, PPH, PVDF Schijf en EPDM of FKM) Zitting zorgt voor uitstekende corrosieweerstand ...
Gemakkelijke demontage stroomafwaarts. Het unieke ontwerp zorgt voor volledige bidirectionele werking, zonder dat de klep hoeft te wor...
