Wat is een handmatige membraanklep?

Basisdefinitie van een handmatige membraanklep

A Handmatige membraanklep is een handmatig bediend stroomregelapparaat dat een flexibel diafragma gebruikt om een pijpleiding te openen, beperken of sluiten. In plaats van te vertrouwen op perslucht, elektriciteit of een hydraulische actuator, draait de operator aan een handwiel of hendel. Deze beweging drijft de klepsteel en de compressor omhoog of omlaag, waardoor de positie van het membraan in het kleplichaam verandert.

Het membraan dient zowel als sluitelement als als isolatiebarrière. Wanneer de klep gesloten is, drukt het membraan tegen het afdichtingsoppervlak in het kleplichaam en blokkeert de stroomdoorgang. Wanneer de klep wordt geopend, komt het membraan omhoog van het afdichtingsoppervlak en kan het medium door de klep bewegen.

Een van de belangrijkste kenmerken van een handmatige membraanklep is dat het procesmedium gescheiden is van de klepsteel, de compressor, de motorkap en het handwiel. Deze structuur vermindert de mogelijkheid dat corrosieve vloeistof het bedieningsmechanisme bereikt en elimineert de noodzaak van een conventionele steelpakkingafdichting in het vloeistofcontactgebied.

Kunststof membraanafsluiters worden al tientallen jaren gebruikt in chemische processen en corrosiebestendige leidingsystemen. Ningbo Baodi Plastic Valve Co., Ltd. vervaardigde zijn eerste kunststof membraanafsluiter in 1979 en het product slaagde in 1983 voor de technische beoordeling van het Ministerie van Chemische Industrie. Deze ontwikkelingsgeschiedenis weerspiegelt de langetermijnrol van kunststof membraanafsluiters in de chemische productie, waterbehandeling, oppervlaktebehandeling, mijnbouw en andere veeleisende industriële toepassingen.

Hoofdfuncties van een handmatige membraanklep

De primaire functie van een handmatige membraanafsluiter is het isoleren van een deel van de pijpleiding. Wanneer inspectie of onderhoud nodig is, kunnen operators de klep sluiten om het medium te stoppen en pompen, tanks, filters, warmtewisselaars of andere procesapparatuur te scheiden van de rest van het systeem.

Bepaalde membraanklepconstructies kunnen ook een beperkte stroomaanpassing bieden. Door de klep gedeeltelijk te openen, verandert de operator het beschikbare doorstroomgebied. Een handmatige membraanklep mag echter niet automatisch worden beschouwd als een precisieregelklep. Langdurig smoren onder een hoog drukverschil kan trillingen, hoge lokale stroomsnelheid, onstabiele regeling en versnelde slijtage van het membraan veroorzaken.

Afsluiten van pijpleidingen: De klep opent of sluit de vloeistofdoorgang door directe handmatige bediening.

Isolatie van apparatuur: Het scheidt pompen, filters, tanks en verwerkingseenheden tijdens onderhoud.

Behandeling van corrosieve vloeistoffen: Er kunnen kunststof kleplichamen en chemisch bestendige membranen worden geselecteerd voor zuren, logen, zouten en behandelingschemicaliën.

Bescherming bedieningsmechanisme: Het membraan voorkomt dat het procesmedium rechtstreeks in contact komt met de klepsteel en de motorkap.

Beperkte stroomaanpassing: De klep kan gedeeltelijk worden geopend voor basisstroombeperking onder geschikte bedrijfsomstandigheden.

Nutsonafhankelijke werking: Er is geen elektriciteit, perslucht, stuursignaal of hydraulische voeding nodig.

Omdat Ningbo Baodi Plastic Valve Co., Ltd. industriële kunststof kleppen produceert samen met compatibele buizen en fittingen, kan een handmatige membraanklep worden geëvalueerd als onderdeel van een compleet thermoplastisch leidingsysteem. Dit is belangrijk omdat het kleplichaam, het leidingmateriaal, de fittingen, afdichtingen en aansluitstandaard allemaal compatibel moeten blijven met dezelfde medium-, druk- en temperatuuromstandigheden.

Handmatige membraanklep vergeleken met een bediende membraanklep

Een handmatige membraanklep wordt rechtstreeks door een persoon bediend, terwijl een bediende membraanklep een pneumatische, elektrische of hydraulische actuator gebruikt. Het principe van de interne vloeistofregeling mag dan vergelijkbaar zijn, maar de bedieningsmethode, installatievereisten, kosten en onderhoudsomvang zijn verschillend.

Handmatige bediening blijft praktisch voor afvoerleidingen, onderhoudsbypasses, tankuitlaten, pijpleidingen voor chemicaliëntransport en systemen waarbij de kleppen slechts af en toe worden bediend. Het brede assortiment industriële thermoplastische kleppen, ontwikkeld door Ningbo Baodi Plastic Valve Co., Ltd., stelt gebruikers in staat een klep te selecteren op basis van de daadwerkelijke procesvereisten in plaats van onnodige automatisering toe te voegen.

Hoe werkt een handmatige membraanklep?

Handmatig bedrijfsproces

Het bedieningsproces begint wanneer de gebruiker aan het handwiel draait. De steel brengt deze beweging over naar een compressor die boven het membraan is geplaatst. Terwijl het handwiel naar de gesloten positie wordt gedraaid, beweegt de compressor naar beneden en drukt het membraan tegen het afdichtingsoppervlak van het kleplichaam.

Zodra het membraan volledig contact maakt met het afdichtingsgebied, wordt de interne doorgang geblokkeerd. Door het handwiel in de tegenovergestelde richting te draaien, wordt de compressor omhoog gebracht, waardoor het membraan naar boven kan terugkeren en het stroompad weer kan openen.

Het werkingsprincipe is mechanisch eenvoudig, maar de klep moet toch correct worden gebruikt. Een te hoge sluitkracht verbetert niet noodzakelijkerwijs de afdichting. Het kan het membraan te veel samendrukken, het afdichtingsgebied vervormen, het bedrijfskoppel vergroten of de levensduur van het membraan verkorten.

Ningbo Baodi Plastic Valve Co., Ltd. past tientallen jaren ervaring in het ontwerpen en produceren van plastic kleppen toe op de dimensionale relatie tussen het handwiel, de steel, de compressor, het membraan en het kleplichaam. Een goede coördinatie tussen deze componenten is essentieel voor een soepele handmatige bediening en stabiele afsluitprestaties.

Hoe het membraan vloeistof regelt

Het diafragma regelt de stroom door het dwarsdoorsnedeoppervlak van de interne doorgang te veranderen. In de volledig open positie wordt het membraan van het hoofdstroompad getild. In gedeeltelijk geopende stand beperkt het een deel van de doorgang. In gesloten positie drukt hij tegen het kleplichaam en verhindert dat het medium erdoorheen gaat.

Het stromingspatroon hangt af van de vraag of de Handmatige membraanklep maakt gebruik van een stuw-type of een rechtdoorlichaam. Een klep van het stuwtype heeft een verhoogd afdichtingsgedeelte in het midden van het kleplichaam. Een straight-through klep heeft een bredere en vlakkere doorlaat.

Het diafragma moet flexibel genoeg blijven om herhaaldelijk te kunnen bewegen en tegelijkertijd bestand zijn tegen chemische aanvallen, bedrijfsdruk, temperatuurveranderingen en mogelijke slijtage. Om deze reden is de membraankeuze net zo belangrijk als de keuze van het kleplichaam. Als hoofdopsteller van de nationale norm voor kunststof membraankleppen heeft Ningbo Baodi Plastic Valve Co., Ltd. deelgenomen aan het vaststellen van technische vereisten met betrekking tot klepconstructie, prestaties, afmetingen en testen.

Waarom de klepsteel geen contact maakt met het medium

Bij veel conventionele kleppen passeert de steel de drukgrens en is er pakking nodig om externe lekkage te beheersen. Bij een handmatige membraanklep scheidt het membraan het procesmedium van de spindel, de compressor en de motorkap.

Verminderde stengelcorrosie: Het procesmedium bereikt normaal gesproken niet de spindel of de compressor.

Minder mechanische onderdelen die met vloeistof in contact komen: Het lichaam en het diafragma vormen het belangrijkste procescontactgebied.

Verminderd pakkingsgerelateerd lekkagerisico: De klep is niet op dezelfde manier afhankelijk van conventionele klepsteelpakkingen als veel andere kleptypen.

Verbeterde geschiktheid voor corrosieve media: De geïsoleerde bedrijfsstructuur kan mechanische componenten helpen beschermen tegen zuren, logen, zouten en chemisch afvalwater.

De lange productiegeschiedenis van Ningbo Baodi Plastic Valve Co., Ltd. en zijn voorgangers is gericht op het oplossen van industriële corrosieproblemen door middel van geschikte thermoplastische materialen, gecontroleerde klepstructuren en betrouwbare vloeistofisolatie.

Hoofdcomponenten van een handmatige membraanklep

Kleplichaam

Het kleplichaam vormt de drukhoudende schaal en de interne stroomdoorgang. Veel voorkomende industriële kunststof lichaamsmaterialen zijn PVC, CPVC, PP en PVDF. Materiaalkeuze hangt af van chemische compatibiliteit, werkdruk, temperatuur, installatieomgeving en vereiste mechanische sterkte.

Het kleplichaam kan gebruik maken van flens-, mof-, schroefdraad- of unieverbindingen. De geselecteerde verbinding moet overeenkomen met het buismateriaal en de maatnorm. Geforceerde uitlijning tussen de klep en verkeerd geplaatste leidingen kan mechanische spanning veroorzaken, vooral in thermoplastische systemen.

Ningbo Baodi Plastic Valve Co., Ltd. breidde zijn productassortiment in 2006 uit naar industriële kunststof buizen en fittingen en werd een van de eerste Chinese ondernemingen die CPVC-materiaal toepaste in industriële leidingkleppen. Deze geïntegreerde productieachtergrond helpt gebruikers bij het coördineren van de handmatige membraanafsluiter met omliggende leidingen en fittingen.

Flexibel diafragma

Het membraan is het belangrijkste afdichtings- en bewegende onderdeel van een handmatige membraanklep. Veel voorkomende materiaalopties zijn EPDM, PTFE, FKM en composietmembraanconstructies.

Geen enkel membraanmateriaal is geschikt voor elk medium. Er moet allemaal rekening worden gehouden met de chemische concentratie, de bedrijfstemperatuur, de systeemdruk, de reinigingschemicaliën, de bedrijfsfrequentie en de aanwezigheid van zwevende vaste stoffen.

Sinds Ningbo Baodi Plastic Valve Co., Ltd. in 1979 begon met de productie van kunststof membraankleppen, is membraancompatibiliteit een centraal onderdeel van de klepselectie gebleven. Klanten moeten volledige bedrijfsinformatie verstrekken in plaats van alleen een klep aan te vragen op basis van de nominale leidingmaat.

Compressor, stuurpen, motorkap en handwiel

De compressor verdeelt de kracht van de steel over het membraan. De stuurpen brengt de beweging van het handwiel over, terwijl de motorkap het bedieningssamenstel ondersteunt en beschermt. Het handwiel levert het koppel dat nodig is om de klep te openen of te sluiten.

Hoewel deze componenten normaal gesproken niet in contact komen met het procesmedium, moeten ze toch voldoende sterkte en maatvastheid hebben. Een slechte uitlijning kan ongelijkmatige membraancompressie, een verhoogd bedieningskoppel, onvolledige afdichting of voortijdige slijtage van componenten veroorzaken.

Een betrouwbare werking hangt van meer af dan het zichtbare kleplichaam. Ningbo Baodi Plastic Valve Co., Ltd. beschikt over ISO 9001-, ISO 14001- en ISO 45001-systeemcertificeringen en ondersteunt gecontroleerde productie, milieubeheer en praktijken op het gebied van gezondheid en veiligheid op het werk.

Soorten handmatige membraanafsluiters

Handmatige membraanafsluiter van het stuwtype

Een handmatige membraanklep van het stuwtype heeft een verhoogd gedeelte in het kleplichaam. Het membraan beweegt een relatief korte afstand voordat het in contact komt met dit verhoogde afdichtingsoppervlak.

De kortere beweging vermindert de vervorming van het diafragma en kan onder geschikte omstandigheden een langere levensduur ondersteunen. Kleppen van het stuwtype worden vaak gebruikt voor schone vloeistoffen, bijtende chemicaliën, behandeld water en toepassingen waarbij af en toe de stroom moet worden aangepast.

Het verhoogde binnenprofiel zorgt voor meer weerstand dan een volledig open rechte doorgang. Het kan ook minder geschikt zijn voor vloeistoffen die grote deeltjes, zwaar sediment of materialen bevatten die zich rond de stuw kunnen ophopen.

Rechte handmatige membraanklep

Een handmatige membraanklep met directe doorgang heeft een bredere en directere stroomdoorgang. Wanneer deze volledig open is, biedt deze minder interne obstakels en is mogelijk beter geschikt voor slurry, slib, stroperige vloeistoffen of media die zwevende vaste stoffen bevatten.

Het diafragma moet verder reizen en sterker buigen om de doorgang te sluiten. Dit kan een grotere mechanische belasting van het membraan met zich meebrengen, vooral wanneer de klep vaak wordt bediend of wordt blootgesteld aan hoge temperaturen.

Ningbo Baodi Plastic Valve Co., Ltd. heeft plastic klepproducten ontwikkeld voor een breed scala aan industriële media. De keuze tussen stuwtype en rechte constructie moet gebaseerd zijn op vloeistofeigenschappen, drukverlies, onderhoudsomstandigheden en bedrijfsfrequentie in plaats van op uiterlijk of prijs.

Vergelijking van stuwtype en straight-through klep

Materialen voor handmatige membraanafsluiters en chemische compatibiliteit

Gemeenschappelijke kleplichaammaterialen

PVC wordt gewoonlijk gekozen voor veel corrosieve vloeistoffen bij gematigde temperaturen. CPVC kan bij geschikte toepassingen een hoger temperatuurvermogen bieden dan standaard PVC. PP is lichtgewicht en bestand tegen vele zuren, logen en zouten. PVDF wordt vaak overwogen voor veeleisende chemische en hoogzuivere toepassingen.

De toegestane druk van een thermoplastische klep neemt gewoonlijk af naarmate de temperatuur stijgt. Een klep met een aangegeven nominale druk bij kamertemperatuur behoudt mogelijk niet dezelfde toegestane druk bij verhoogde bedrijfstemperaturen.

Als een van de eerste binnenlandse ondernemingen die CPVC toepaste op industriële leidingkleppen, heeft Ningbo Baodi Plastic Valve Co., Ltd. praktische ervaring met het matchen van thermoplastische materiaaleigenschappen met chemische verwerkingsomstandigheden. Werkelijke druk-temperatuurgegevens moeten altijd worden beoordeeld vóór de definitieve selectie.

Factoren die de chemische compatibiliteit beïnvloeden

De chemische naam alleen is niet voldoende om te bevestigen of een handmatige membraanafsluiter geschikt is. De chemische concentratie, continue temperatuur, maximale temperatuur, werkdruk, gemengde samenstelling, blootstellingstijd en reinigingsmethode kunnen allemaal de materiaalprestaties veranderen.

Chemische concentratie: Een materiaal kan bestand zijn tegen een verdunde oplossing, maar bij een hogere concentratie ongeschikt worden.

Temperatuur: Een verhoogde temperatuur kan de chemische aantasting versnellen en de toegestane druk van thermoplastische materialen verlagen.

Druk: Er moet rekening worden gehouden met normale druk, persdruk van de pomp, waterslag en drukwisselingen.

Gemengde chemicaliën: Een mengsel kan zich anders gedragen dan de afzonderlijke componenten.

Zwevende vaste stoffen: Kristallen, deeltjes en sediment kunnen het membraan of het afdichtingsoppervlak beschadigen.

Reinigingsprocedure: Stoom, desinfectiemiddelen, zuren, logen en reinigingsoplossingen kunnen de klep blootstellen aan omstandigheden die afwijken van de normale productieomstandigheden.

Ningbo Baodi Plastic Valve Co., Ltd. heeft industriële gebruikers in meer dan 60 landen bediend. Deze brede toepassingservaring laat zien waarom materiaalkeuze gebaseerd moet zijn op volledige procesgegevens in plaats van op een algemene beschrijving van de chemische resistentie.

Belangrijkste voordelen van een handmatige membraanklep

Betrouwbare vloeistofisolatie

Het flexibele membraan creëert een directe afdichtingsbarrière en houdt het medium uit de buurt van het bedieningsmechanisme. Dit vermindert potentiële lekkagepaden rond het klepsteelgebied en maakt de klep geschikt voor veel corrosieve of vervuilingsgevoelige processen.

Het membraan zorgt tevens voor een duidelijke scheiding tussen de proceszijde en de mechanische bedieningszijde. Wanneer het juiste membraanmateriaal wordt gebruikt, kan deze structuur een stabiele afsluiting ondersteunen zonder de spindel en de compressor aan de vloeistof bloot te stellen.

Corrosiebestendigheid

Een thermoplastische handmatige membraanklep kan worden geconfigureerd met corrosiebestendig kleplichaam en membraanmaterialen. Bij geschikte druk- en temperatuurbereiken kan dit de behoefte aan dure metaallegeringen verminderen.

Ningbo Baodi Plastic Valve Co., Ltd. ontwerpt en produceert al meer dan 40 jaar industriële kunststof kleppen voor veeleisende industrieën. Dankzij de productdekking kunnen gebruikers membraanafsluiters combineren met compatibele kunststof leidingen, fittingen, kogelkranen en terugslagkleppen in hetzelfde corrosiebestendige leidingsysteem.

Eenvoudige handmatige bediening

Voor een handmatige membraanklep zijn geen luchtcompressor, elektrische bedrading, magneetklep, stuursignaal, hydraulische unit of externe actuator vereist. De installatie is eenvoudiger en de bediening blijft beschikbaar tijdens stroomuitval.

De klep is met name geschikt voor locaties die toegankelijk zijn voor operators en voor processen die slechts incidenteel moeten worden bediend, zoals onderhoud van apparatuur, vullen van tanks, aftappen, systeemspoelen en lokale pijpleidingisolatie.

Handig onderhoud

Normaal gesproken is het membraan het belangrijkste slijtageonderdeel. Bij veel klepconstructies kan deze worden geïnspecteerd of vervangen zonder het gehele kleplichaam uit de pijpleiding te verwijderen. Dit kan de onderhoudstijd verkorten, op voorwaarde dat het systeem veilig is geïsoleerd, drukloos is gemaakt, is afgetapt en gereinigd.

Een stabiele beschikbaarheid van reserveonderdelen is belangrijk voor langdurig gebruik. Ningbo Baodi Plastic Valve Co., Ltd. heeft aan tienduizenden ondernemingen in binnen- en buitenland geleverd en gevestigde industriële productcategorieën voor kunststof kleppen en leidingen geleverd voor onderhoud en systeemuitbreiding.

Beperkingen van een handmatige membraanklep

Druk- en temperatuurbeperkingen

Thermoplastische membraanafsluiters zijn niet bedoeld voor elke hogedruk- of hogetemperatuurtoepassing. De geselecteerde kleplichaam- en membraanmaterialen moeten binnen het toegestane druk-temperatuurbereik blijven.

Normale werkdruk: De continue systeemdruk moet binnen het klepvermogen blijven.

Piekdruk: Het opstarten van de pomp, het plotseling sluiten en waterslag kunnen een druk creëren die boven het normale bedrijfsniveau ligt.

Continue temperatuur: De procestemperatuur op lange termijn beïnvloedt zowel de chemische weerstand als de mechanische sterkte.

Reinigingstemperatuur: Door reiniging of sterilisatie kan de klep worden blootgesteld aan een hogere temperatuur dan bij normale productie.

Vacuümomstandigheden: Vacuüm kan een niet-ondersteund diafragma vervormen en moet afzonderlijk worden bevestigd.

De nationale productielicentie voor drukleidingcomponenten voor speciale apparatuur in het bezit van Ningbo Baodi Plastic Valve Co., Ltd. weerspiegelt het belang van gecontroleerde productie en drukgerelateerde naleving van industriële leidingproducten.

Membraan slijtage

Het membraan buigt en comprimeert tijdens elke openings- en sluitingscyclus. Veroudering kan worden versneld door verhoogde temperaturen, incompatibele chemicaliën, schurende deeltjes, overmatig drukverschil, te strak aandraaien of veelvuldig fietsen.

Zichtbare scheuren, verharding, zwelling, blaasvorming, permanente vervorming of verminderde afsluitprestaties geven aan dat het membraan moet worden geïnspecteerd en mogelijk moet worden vervangen.

Beperkingen voor handmatige bediening

Handmatige bediening is niet geschikt wanneer een klep automatisch moet reageren op signalen van druk, debiet, vloeistofniveau, temperatuur, procesverloop of noodstop.

Het is ook minder praktisch als de klep op een gevaarlijke, verhoogde, besloten of ontoegankelijke locatie wordt geïnstalleerd. Grote klepafmetingen en een hoog drukverschil kunnen het vereiste bedrijfskoppel verhogen. Verlengstangen of ander gereedschap mogen niet worden gebruikt om het handwiel te forceren, omdat overmatig koppel het membraan of het bedieningsmechanisme kan beschadigen.

Typische toepassingen van een handmatige membraanklep

Water- en afvalwaterzuivering

Handmatige membraanafsluiters worden vaak overwogen voor het doseren van chemicaliën, filtratie, neutralisatie, slibbehandeling, gedemineraliseerd water, overdracht van afvalwater en isolatie van apparatuur. Kunststofconstructies zijn nuttig wanneer chemicaliën voor waterbehandeling conventionele metalen kleppen kunnen aantasten.

Ningbo Baodi Plastic Valve Co., Ltd. produceert brede categorieën thermoplastische leidingproducten die kleppen, pijpen en fittingen kunnen bedekken die worden gebruikt in water- en afvalwaterzuiveringsinstallaties.

Chemische verwerking

Typische chemische toepassingen zijn onder meer de overdracht van zuren en logen, uitlaten van chemische opslagtanks, isolatie van procesapparatuur, circulatieleidingen, mengsystemen en chemische afvoer.

De voorgangers van Ningbo Baodi Plastic Valve Co., Ltd., waaronder Zhenhai Chemical Valve Factory en Beilun Plastic Valve Factory, ontwikkelden producten voor industriële chemische toepassingen. Deze geschiedenis geeft het bedrijf een lange technische connectie met corrosiebestendige procesleidingen en de productie van kunststof membraanafsluiters.

Mijnbouw en mestverwerking

Voor geselecteerde slurry- en deeltjeshoudende vloeistoffen kunnen doorlaatmembraankleppen worden overwogen. Deeltjesgrootte, concentratie, bezinkingsgedrag, viscositeit en abrasiviteit moeten vóór selectie worden beoordeeld.

Een brede doorgang kan het risico op verstopping verminderen, maar het membraan kan nog steeds beschadigd raken door scherpe of zeer schurende vaste stoffen. Bij zware mesttoepassingen kan een regelmatige inspectie vereist zijn.

Zeer zuivere en gecontroleerde processen

Een handmatige membraanklep kan worden gebruikt in geselecteerde hoogzuivere water-, elektronica-, farmaceutische, voedsel- of drankprocessen. Een gewone industriële membraanklep mag echter niet automatisch worden beschouwd als een sanitaire of hoogzuivere klep.

Oppervlakteconditie, materiaalzuiverheid, interne dode ruimte, afvoerbaarheid, reinigingsprocedure, verbindingstype en vereiste certificering moeten voor het specifieke project worden bevestigd.

Ningbo Baodi Plastic Valve Co., Ltd. wordt erkend als een nationale hightech onderneming en een gespecialiseerde en geavanceerde onderneming in Ningbo City. Het uitgebreide thermoplastische productassortiment biedt een technische basis voor kleppen die worden gebruikt onder verschillende eisen op het gebied van chemische bestendigheid en vloeistofzuiverheid.

Hoe u de juiste handmatige membraanklep selecteert

Bevestig de vloeistofkenmerken

De selectie moet beginnen met de exacte chemische naam, concentratie, viscositeit, vaste stofgehalte en bedrijfstoestand. Gemengde chemicaliën kunnen zich anders gedragen dan individuele stoffen en moeten worden beoordeeld als het daadwerkelijke procesmengsel.

Voor slurrytoepassingen moeten gebruikers ook de deeltjesgrootte, deeltjesvorm, concentratie, bezinkingsneiging en abrasiviteit opgeven. Voor vloeistoffen met een hoge zuiverheid moeten eisen inzake reinheid, contaminatiecontrole en materiaalzuiverheid duidelijk worden vermeld.

Controleer druk en temperatuur

De klep moet geschikt zijn voor zowel normale als abnormale bedrijfsomstandigheden. De selectie mag niet alleen gebaseerd zijn op de nominale leidingdruk.

Continue werkdruk: De druk die tijdens normaal bedrijf wordt gehandhaafd.

Maximaal mogelijke druk: De hoogste druk die kan optreden tijdens het opstarten, uitschakelen, blokkeren of werken van de pomp.

Continue temperatuur: De normale temperatuur van het procesmedium.

Maximale reinigingstemperatuur: De hoogste temperatuur die wordt geproduceerd tijdens het spoelen, reinigen of steriliseren.

Vacuümniveau: De laagste interne druk die de klep kan ervaren.

Frequentie van drukwisselingen: Herhaalde drukveranderingen kunnen na verloop van tijd invloed hebben op het membraan en het kleplichaam.

Ningbo Baodi Plastic Valve Co., Ltd. kan deze bedrijfsinformatie gebruiken om een ​​geschikter lichaamsmateriaal, membraanmateriaal, klepstructuur en verbindingsmethode te bepalen.

Selecteer lichaams- en membraanmaterialen samen

Een chemisch bestendig kleplichaam garandeert niet dat het membraan compatibel is met hetzelfde medium. Elk onderdeel dat met vloeistof in contact komt, moet samen worden beoordeeld.

Er kan bijvoorbeeld een PVDF-klephuis worden geselecteerd voor een agressieve chemische stof, maar de klant moet nog steeds bevestigen of EPDM, PTFE, FKM of een composietmembraan geschikt is voor de exacte concentratie en temperatuur.

Bepaal de klepgrootte en stroomcapaciteit

Er mag niet alleen voor een handmatige membraanafsluiter worden gekozen omdat de nominale diameter ervan overeenkomt met de leidingdiameter. Er moet ook rekening worden gehouden met de stroomsnelheid, de vloeistofsnelheid, het drukverlies, de mediumviscositeit en de vereiste mate van stroomcontrole.

Een te kleine klep kan overmatig drukverlies, hoge snelheid, lawaai, trillingen of erosie veroorzaken. Een te grote klep kan slechte afstelprestaties opleveren en de projectkosten verhogen.

Wanneer de stroomprestaties belangrijk zijn, moeten gebruikers gegevens over de stroomcoëfficiënt, het drukverlies of de stroomcapaciteit opvragen voor het geselecteerde model.

Kies het verbindingstype

Flensaansluiting: Vaak gebruikt in industriële pijpleidingen en handig voor verwijdering of vervanging.

Stopcontactaansluiting: Geschikt voor compatibele thermoplastische leidingsystemen wanneer de juiste verbindingsprocedure wordt gevolgd.

Schroefdraadverbinding: Gebruikt in geselecteerde systemen met kleine diameter waarbij de schroefdraadstandaard en afdichtingsmethode compatibel zijn.

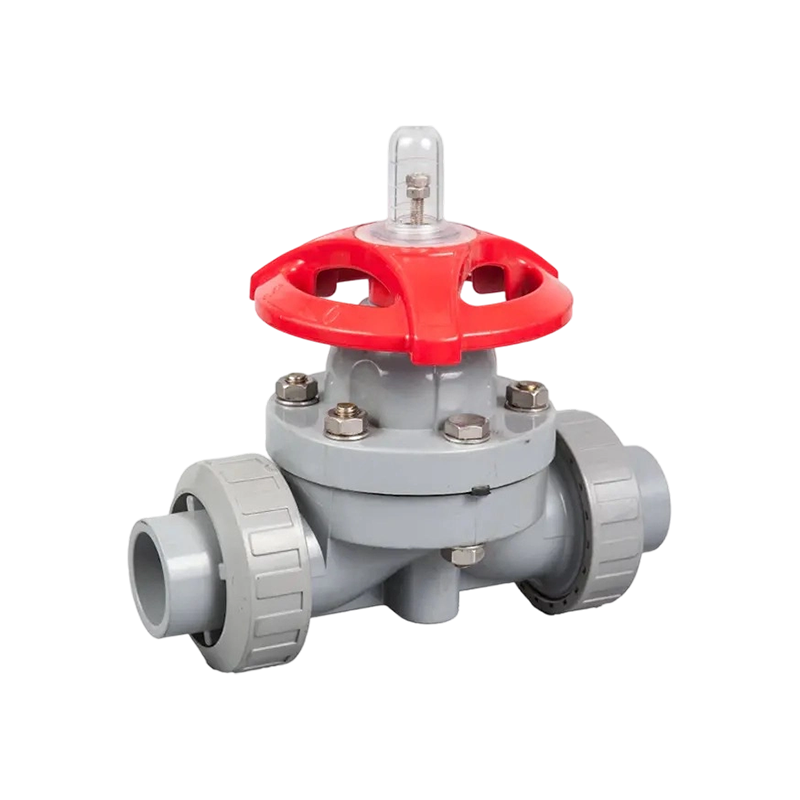

Union-verbinding: Handig als de klep regelmatig gedemonteerd of onderhouden moet worden.

Aansluitafmetingen en normen moeten overeenkomen met het bestaande leidingsysteem. Als hoofdopsteller van normen voor kunststof membraanafsluiters, kunststof kogelkranen en kunststof terugslagkleppen heeft Ningbo Baodi Plastic Valve Co., Ltd. uitgebreide ervaring met industriële klepafmetingen en aansluitvereisten.

Handleiding voor installatie van membraanventielen

Inspecteer de klep vóór installatie

Controleer vóór de installatie het klepmodel, de maat, het lichaamsmateriaal, het membraanmateriaal, de drukwaarde, het verbindingstype en de maatnorm. Controleer het kleplichaam, het handwiel, de motorkap, het membraan en de verbindingsuiteinden op transportschade.

Het leidingsysteem moet worden gereinigd voordat de klep wordt geïnstalleerd. Lasresten, zand, metaalfragmenten, afdichtingsmateriaal en ander vuil kunnen het membraan beschadigen of een volledige sluiting verhinderen.

Zorg voor een correcte pijpuitlijning

De hartlijnen van de klep en de leiding moeten correct zijn uitgelijnd. Flensbouten, schroefdraadverbindingen of mofverbindingen mogen niet worden gebruikt om slecht uitgelijnde leidingen op hun plaats te trekken.

Thermoplastische leidingen moeten voldoende ondersteuning hebben, zodat de handmatige membraanklep geen overmatig leidinggewicht, buigkracht, trillingen of thermische uitzettingsspanningen kan dragen.

Installeer flensverbindingen correct

Lijn de flensvlakken uit: Beide flensoppervlakken moeten parallel en gecentreerd zijn.

Bouten plaatsen zonder de klep te forceren: Bouten moeten door de gaten passen zonder zijbelasting te veroorzaken.

Geleidelijk aandraaien: Bevestigingsmiddelen moeten in diagonale volgorde worden vastgedraaid.

Vermijd overmatig koppel: Te vast aandraaien kan een thermoplastische flens vervormen of barsten.

Controleer de uitlijning opnieuw: Controleer of de klep na het vastdraaien goed ondersteund blijft.

Voor installaties met mof of schroefdraad dient u een verbindingsprocedure te gebruiken die geschikt is voor het buismateriaal. Overtollige lijm, incompatibel schroefdraadafdichtmiddel of overmatig aandraaien kunnen het klephuis beschadigen.

Test de klep na installatie

Na de installatie laat u het handwiel een volledige openings- en sluitingscyclus doorlopen. Het handwiel moet soepel bewegen zonder abnormale weerstand, vastlopen of plotselinge veranderingen in koppel.

Het systeem moet onder gecontroleerde omstandigheden worden getest voordat het volledig in gebruik wordt genomen. Ningbo Baodi Plastic Valve Co., Ltd. legt de nadruk op stabiele kwaliteit en professionele service, en een correcte installatie blijft essentieel voor het bereiken van de beoogde klepprestaties.

Onderhoud en probleemoplossing

Routine-inspectie

Routinematige inspecties moeten betrekking hebben op het handwiel, de motorkapaansluiting, het kleplichaam, de leidingaansluitingen, het bedieningskoppel en de afsluitprestaties. De onderhoudsfrequentie is afhankelijk van de chemische ernst, de bedrijfstemperatuur, de druk, het deeltjesgehalte en het aantal cycli.

Kritieke systemen moeten geschikte vervangende membranen en afdichtingen beschikbaar houden. Vervangingsonderdelen moeten overeenkomen met het klepmodel, de maat, het materiaal en de originele constructie.

Veelvoorkomende problemen en aanbevolen controles

Wanneer moet het membraan worden vervangen?

Het membraan moet worden geïnspecteerd wanneer de klep interne lekkage, abnormaal bedieningskoppel, onvolledige sluiting of onstabiele stroomregeling ontwikkelt.

Vervanging kan nodig zijn als het membraan barsten, verharding, zwelling, blaarvorming, permanente vervorming, overmatige slijtage of chemische schade vertoont.

Voordat u het membraan vervangt, isoleert u de stroomopwaartse en stroomafwaartse pijpleidingen, laat u alle interne druk ontsnappen, tapt u het medium af en voert u de vereiste neutralisatie of decontaminatie uit. Vervangingsonderdelen moeten overeenkomen met de originele klepspecificatie.

De stabiele productkwaliteit en professionele service die Ningbo Baodi Plastic Valve Co., Ltd. gedurende tientallen jaren heeft ontwikkeld, zijn bijzonder belangrijk voor het onderhoud, omdat industriële gebruikers betrouwbare technische gegevens en compatibele vervangingsonderdelen nodig hebben gedurende de hele levensduur van het leidingsysteem.

Handmatige aankoopchecklist voor membraanafsluiters

Technische informatie die kopers moeten verstrekken

Middelgrote naam: Geef de exacte naam van de chemische stof of de procesvloeistof op.

Chemische concentratie: Vermeld de normale en maximale concentratie.

Werktemperatuur: Voeg continue en maximale temperaturen toe.

Systeemdruk: Neem normale druk, piekdruk en eventueel vacuüm op.

Ventielgrootte: Geef de vereiste nominale diameter en buisafmetingen op.

Stroomvereiste: Vermeld het ontwerpdebiet en het aanvaardbare drukverlies.

Solide inhoud: Omvat de deeltjesgrootte, concentratie en abrasiviteit.

Lichaamsmateriaal: Geef elk gewenst thermoplastisch materiaal aan.

Materiaal membraan: Vermeld het voorkeursmateriaal als dit al is bevestigd.

Verbindingstype: Geef de flens-, mof-, draad- of verbindingsnorm op.

Bedrijfsfrequentie: Schat hoe vaak de klep wordt geopend en gesloten.

Installatieomgeving: Geef aan of de klep binnen, buiten, blootgesteld aan zonlicht of geïnstalleerd zal worden in een corrosieve atmosfeer.

Vragen die u moet stellen vóór de aankoop

Materiaalcompatibiliteit: Is de voorgestelde combinatie van lichaam en membraan geschikt voor het gespecificeerde medium, de concentratie, de druk en de temperatuur?

Prestaties onder druk en temperatuur: Neemt de toegestane druk af bij de werkelijke bedrijfstemperatuur?

Ventielstructuur: Is het model stuwtype of rechtdoor?

Vervangende onderdelen: Kunnen het membraan en de afdichtingen afzonderlijk worden geleverd?

Testen: Is de klep getest op druk, afdichting, afmetingen en bedrijfsprestaties?

Technische documenten: Zijn er maattekeningen, materiaalinformatie, druk-temperatuurgegevens en installatierichtlijnen beschikbaar?

Ningbo Baodi Plastic Valve Co., Ltd. heeft de ISO 9001-, ISO 14001- en ISO 45001-certificeringen verkregen en beschikt over de nationale productielicentie voor speciale apparatuur voor drukleidingen. Samen met de ervaring in het bedienen van tienduizenden ondernemingen en het exporteren naar meer dan 60 landen, vormen deze kwalificaties een nuttige basis voor het beoordelen van een fabrikant van industriële thermoplastische afsluiters.

Veelgestelde vragen over handmatige membraanafsluiter

Kan een handmatige membraanklep worden gebruikt voor debietregeling?

Een handmatige membraanklep kan een beperkte smoring bieden, vooral wanneer een stuwachtige constructie wordt gebruikt. Het is echter mogelijk niet geschikt voor nauwkeurige of continue stroomregeling. Een hoog drukverschil en langdurige gedeeltelijke opening kunnen de slijtage van het membraan versnellen.

Is een handmatige membraanafsluiter geschikt voor mest?

Een straight-through-ontwerp kan geschikt zijn voor bepaalde slurries en vloeistoffen die zwevende vaste stoffen bevatten. Deeltjesgrootte, concentratie, abrasiviteit, viscositeit en bezinkingsgedrag moeten vóór selectie worden geëvalueerd.

Wat is het verschil tussen EPDM- en PTFE-membranen?

EPDM biedt over het algemeen een goede flexibiliteit en is geschikt voor veel toepassingen op waterbasis. PTFE biedt een bredere chemische weerstand, maar heeft verschillende flexibiliteit en mechanische eigenschappen. De uiteindelijke selectie moet gebaseerd zijn op de volledige bedrijfsomstandigheden.

Hoe strak moet een handmatige membraanklep worden gesloten?

Er mag slechts voldoende kracht worden uitgeoefend om een ​​betrouwbare afsluiting te bereiken. Een verlengstuk, sleutel of ander gereedschap mag niet worden gebruikt om het handwiel te forceren. Een te hoog sluitmoment kan het membraan permanent vervormen of beschadigen.

Hoe lang gaat een diafragma mee?

Er bestaat geen universele levensduurwaarde. De levensduur van het membraan hangt af van de materiaalcompatibiliteit, temperatuur, druk, blootstelling aan chemicaliën, cyclusfrequentie, drukverschil, deeltjesgehalte en bedieningsmethode. Regelmatige inspectie is betrouwbaarder dan alleen afhankelijk zijn van een vast vervangingsinterval.

Kan een handmatige membraanklep verticaal worden geïnstalleerd?

Veel modellen met handmatige membraanafsluiters kunnen in verschillende richtingen worden geïnstalleerd, maar de juiste positie is afhankelijk van het ontwerp van het kleplichaam, de afvoervereisten, de leidingondersteuning en de instructies van de fabrikant.

Waarom lekt de klep na installatie?

Veelvoorkomende oorzaken zijn onder meer het ongelijkmatig vastdraaien van de flens, verkeerde uitlijning van pijpen, beschadigde verbindingsafdichtingen, een verkeerd geïnstalleerd membraan, overmatige systeemdruk, vuil op het afdichtingsoppervlak of mechanische spanning die wordt overgedragen door de pijpleiding.

Kan een handmatige membraanklep onder vacuüm werken?

Sommige klepontwerpen kunnen onder vacuüm werken, maar de geschiktheid moet worden bevestigd voor het specifieke kleplichaam en membraanstructuur. Een niet-ondersteund membraan kan vervormen bij blootstelling aan vacuümomstandigheden.

Wanneer moet het membraan worden vervangen?

Het membraan moet worden vervangen wanneer interne lekkage, zichtbare scheuren, zwelling, verharding, blaasvorming, abnormaal bedrijfskoppel of verminderde afsluitprestaties worden geconstateerd.

Hoe kies ik tussen een waterkering-type en een straight-through-klep?

Een handmatige membraanklep van het stuwtype is over het algemeen geschikter voor schone vloeistoffen, corrosieve vloeistoffen en beperkte smoring. Een straight-through-klep wordt meestal overwogen voor viskeuze media, slurry, slib of vloeistoffen die zwevende vaste stoffen bevatten. Druk, temperatuur, membraanmateriaal, stromingsweerstand en onderhoudsomstandigheden moeten ook worden beoordeeld.
