Handmatige membraanklep

Thuis / Producten / Handmatige klep / Handmatige membraanklep / Geflensde membraankleppen

VORIGE：Echte Union-membraankleppen VOLGENDE：Geen volgend artikel

Onderdelen en materialen
Afmetingen en specificaties
Beschrijving
Opties
FAQ
Neem contact op

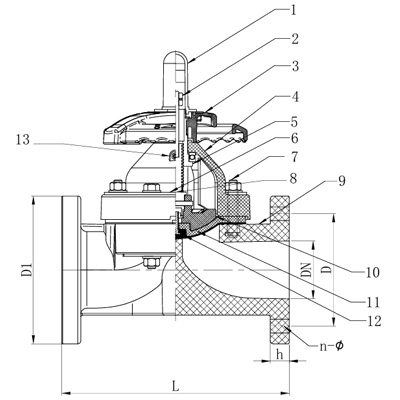

NEE.	Onderdelen	Materialen
1	Meterafdekking	PC
2	Stud-noot	staal, roestvrij staal
3	Handwiel	ABS, PPG
4	Motorkap	PPG, FRPP, PPH, UPVC, CPVC, PVDF
5	Mouw	Gietijzer met vernikkeling, koperlegering
6	Bord	Staal met kunststofcoating, roestvrij staal
7	Studbout en moer	staal, roestvrij staal
8	Stam	staal, roestvrij staal，copper alloy
9	Lichaam	FRPP, PPH, UPVC, CPVC, PVDF
10	Compressor	PVDF, CPVC, PVDF, CPVC, gietijzer
11	Kussen	EPDM, FPM
12	Diafragma	EPDM, FPM，PVDF，FEP，PFA，PTFE
13	Smeernippel	DN80,80-250alleen gebruikt,koperlegering,roestvrij staal

CV-referentiewaarde
100% volledig geopend

DN			CV-waarde

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Temperatuur%drukgrafiek

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Afmetingen tabel

DN	D1 (mm)			D (mm)			L (mm)				u(mm)	n			φ（mm）

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

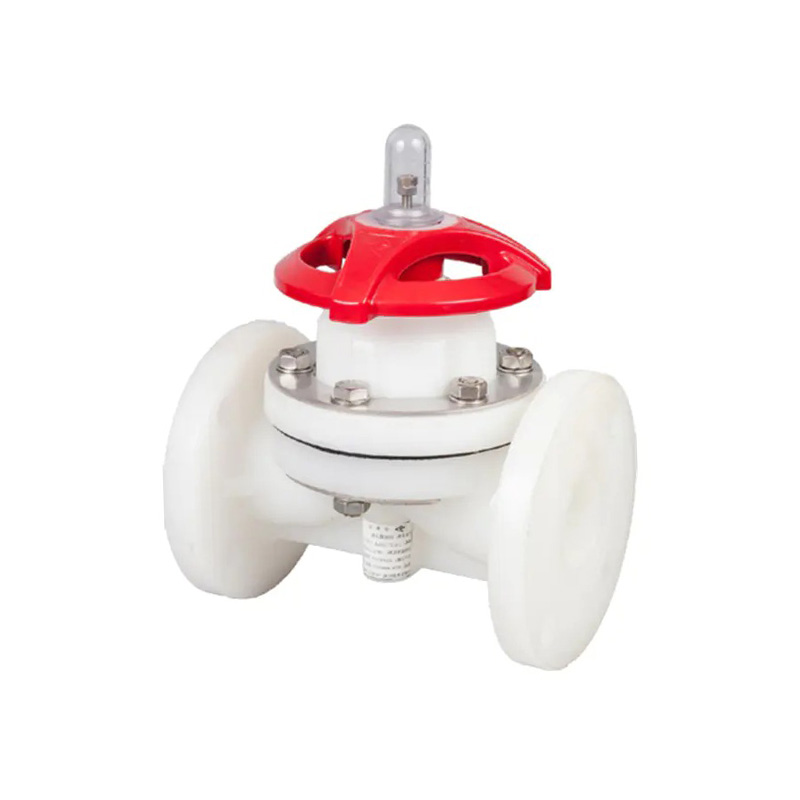

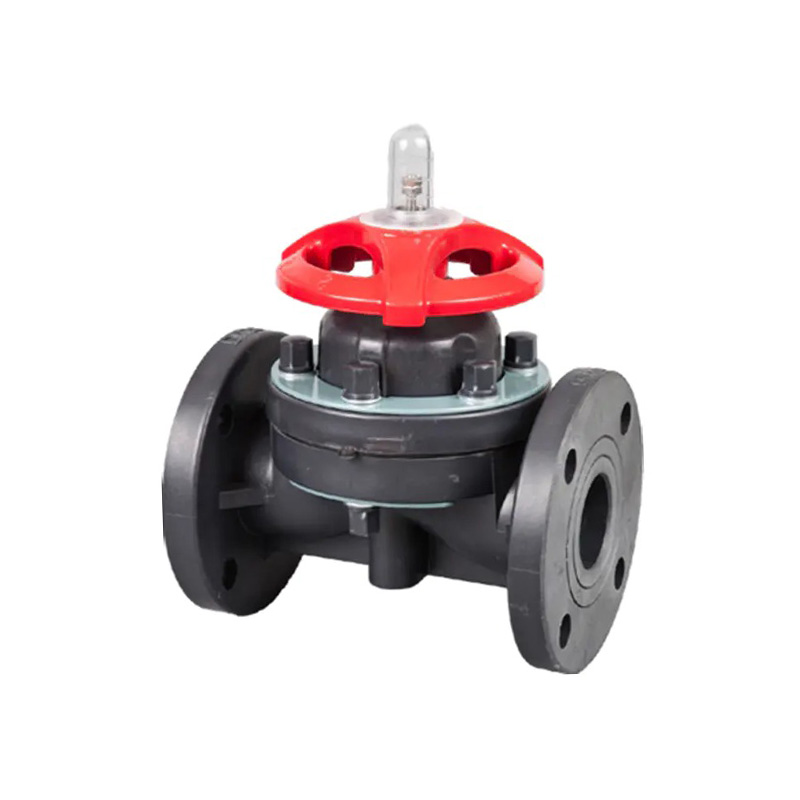

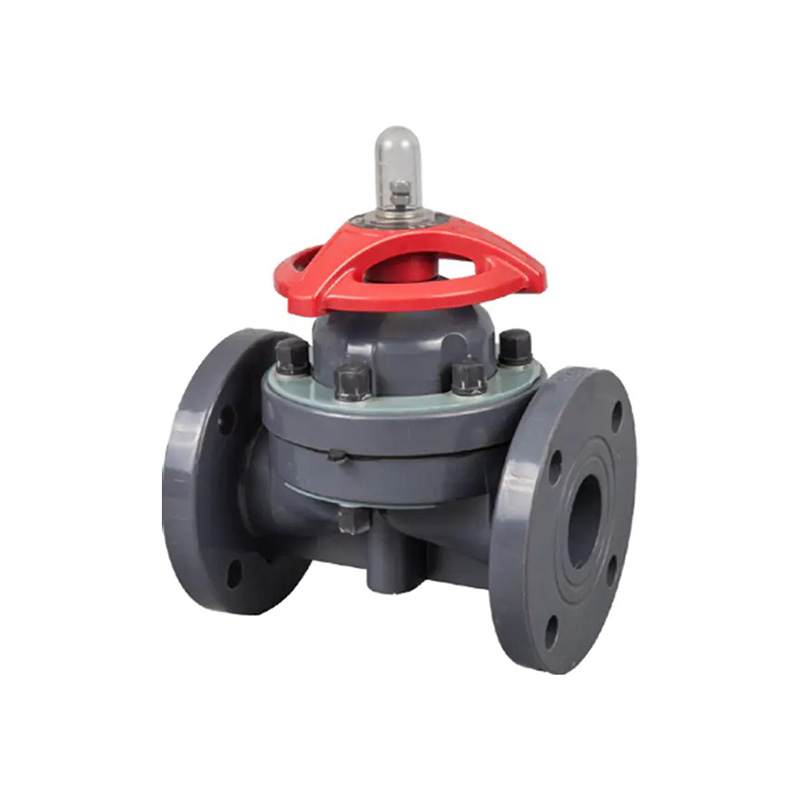

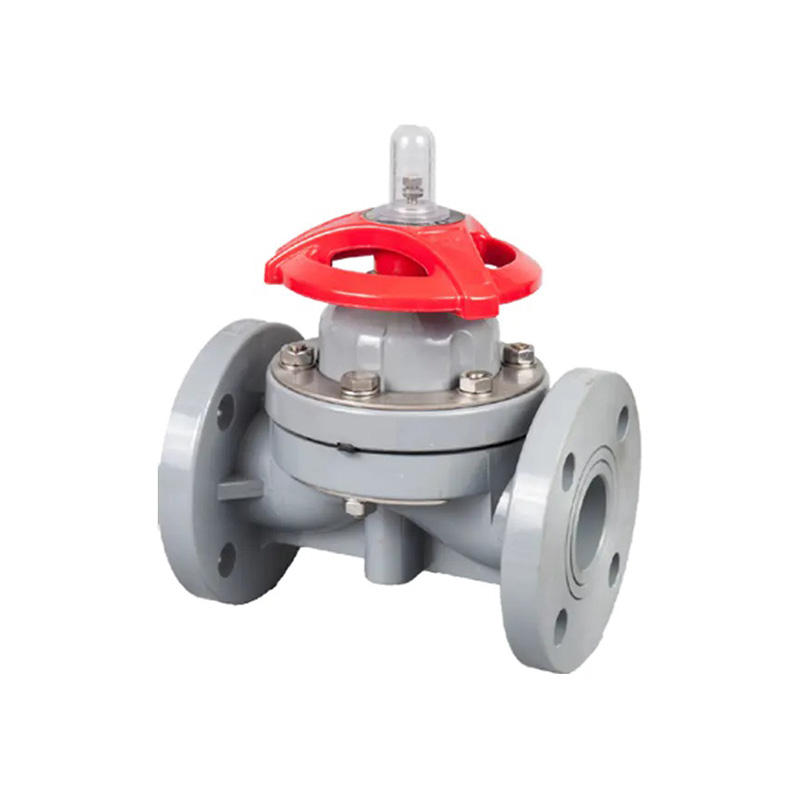

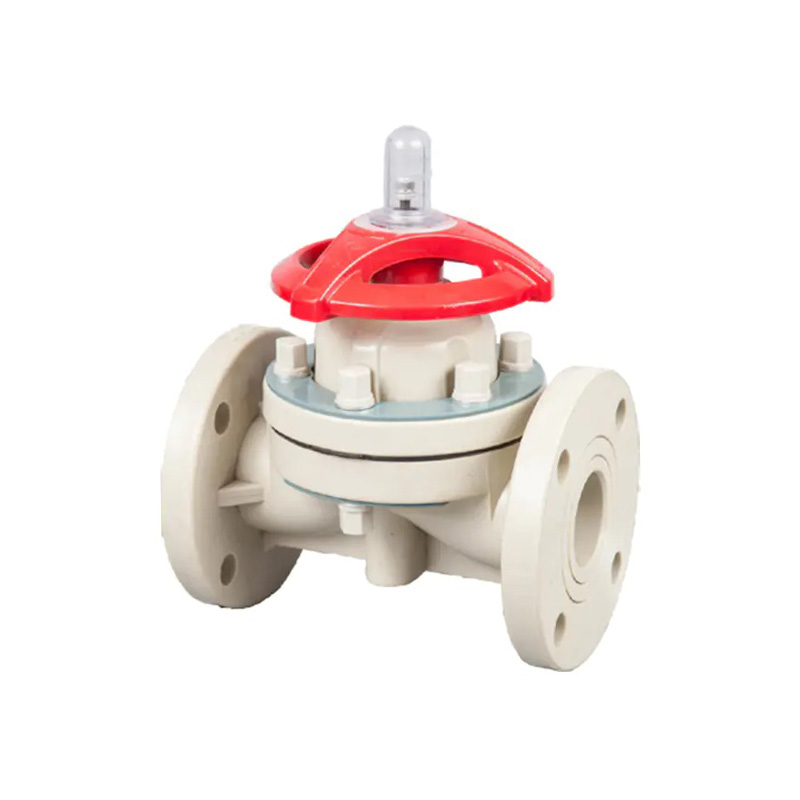

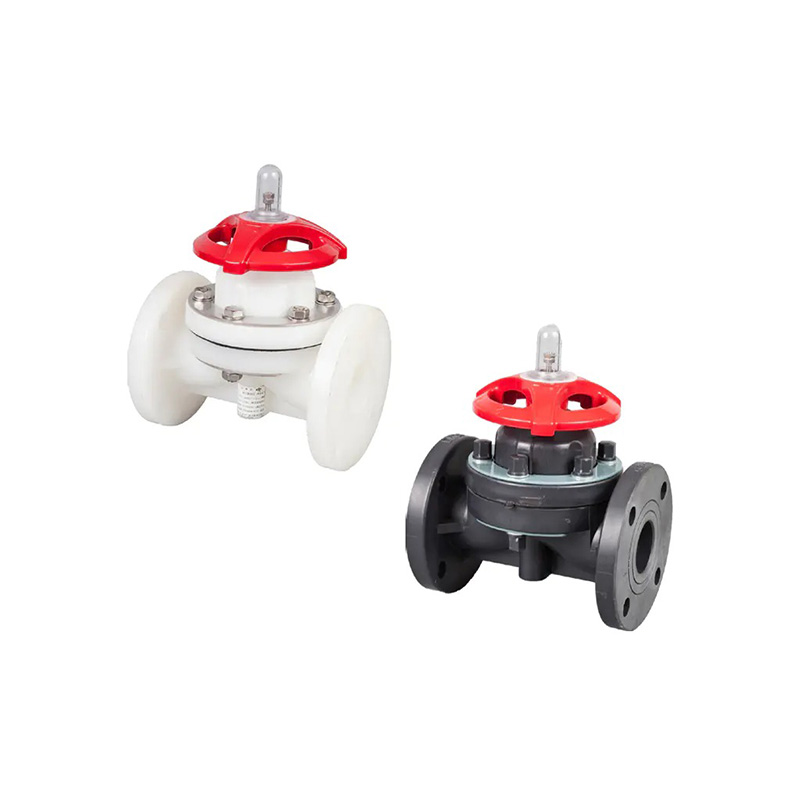

Geflensde membraankleppen zijn nauwkeurig ontworpen stroomregelkleppen die zijn ontworpen voor corrosieve, ultrazuivere en kritische vloeistofbehandelingstoepassingen in de chemische verwerking, halfgeleiderproductie, waterbehandeling en farmaceutische industrie. Gebouwd op productie-ervaring die teruggaat tot 1979, toen de eerste kunststof membraanklep werd geproduceerd en gecertificeerd door het Ministerie van Chemische Industrie in 1983, combineert deze klepserie decennia van technische verfijning met moderne afdichtingstechnologie.

Belangrijkste kenmerken:
• Hoogwaardige membraan- en kussenmaterialen zorgen voor een lage drukspanning, waardoor betrouwbare afdichtingsprestaties op de lange termijn worden gegarandeerd bij herhaalde cycli.
• Een geoptimaliseerd drukverdelingsontwerp over het kleplichaam vermindert het sluitkoppel dat nodig is voor bediening, waardoor de klep gemakkelijker te bedienen is en slijtage aan de spindel en de kap wordt verminderd.
• Strenge controle over productie- en montagetoleranties zorgt voor een stabiele, nauwkeurige stroomregeling, met consistente prestaties over het volledige bereik van klepgroottes.
• Een stuwachtig stromingspad zonder dode hoeken voorkomt ophoping van medium en kruisbesmetting, essentieel voor zeer zuivere en hygiënische proceslijnen.
• Uitstekende corrosieweerstand over de bevochtigde delen beschermt tegen agressieve zuren, logen en chemische media.
• Geen pakkingbus betekent geen pakkingslijtage, geen pakkinggerelateerde lekpaden en minder onderhoudsvereisten gedurende de levensduur van de klep.

Deze klep is verkrijgbaar in flensaansluitingen voor directe montage op standaard pijpleidingflenzen en is geschikt voor hoofdprocesleidingen, distributiekoppen en toepassingen waarbij een vaste, niet-verwijderbare verbinding de voorkeur heeft voor systeemintegriteit op de lange termijn. Lichaamsmaterialen, membraanverbindingen en drukwaarden kunnen worden geconfigureerd om te voldoen aan specifieke chemische compatibiliteit en bedrijfstemperatuurvereisten.

Typische toepassingen zijn onder meer chemische doseersystemen, afvalwaterzuiveringsinstallaties, distributie van ultrapuur water, natte verwerking van halfgeleiders en overdrachtslijnen voor farmaceutische vloeistoffen. Het niet-gesmeerde, op diafragma gebaseerde afsluitmechanisme elimineert het risico van vreten of vastlopen, wat vaak voorkomt bij kogel- en plugkranen, waardoor het een betrouwbare keuze is voor isolatie- en smoringswerkzaamheden in corrosieve of met deeltjes beladen media.

Onze hoofdproducten

Waarom wij

Ningbo Baodi Plastic Valve Co., Ltd.

Ningbo Baodi Plastic Valve Co., Ltd. vindt zijn oorsprong in 1979 en wordt erkend als een van de eerste bedrijven in China die industriële kunststofafsluiters ontwierp en produceerde, en heeft goedkeuring gekregen van het Ministerie van Chemische Industrie.
In de afgelopen 47 jaar sinds de oprichting is het bedrijf China Geflensde membraankleppen fabrikanten en op maat gemaakte Geflensde membraankleppen leveranciers, en heeft het een breed scala aan kunststofafsluiters ontworpen en vervaardigd voor de meest veeleisende industrieën. Het heeft tienduizenden bedrijven bediend, zowel nationaal als internationaal, met export naar meer dan 60 landen, en blijft consequent een toonaangevende fabrikant van industriële thermoplastische afsluiters en leidingsystemen. Onze professionele service en stabiele kwaliteit worden altijd zeer erkend en gewaardeerd door klanten wereldwijd.
