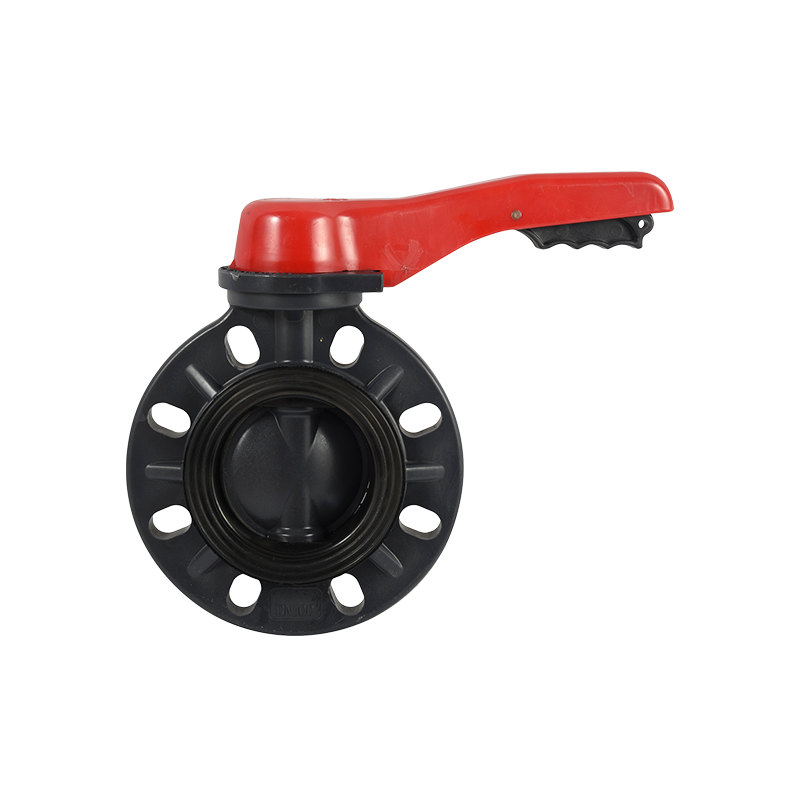

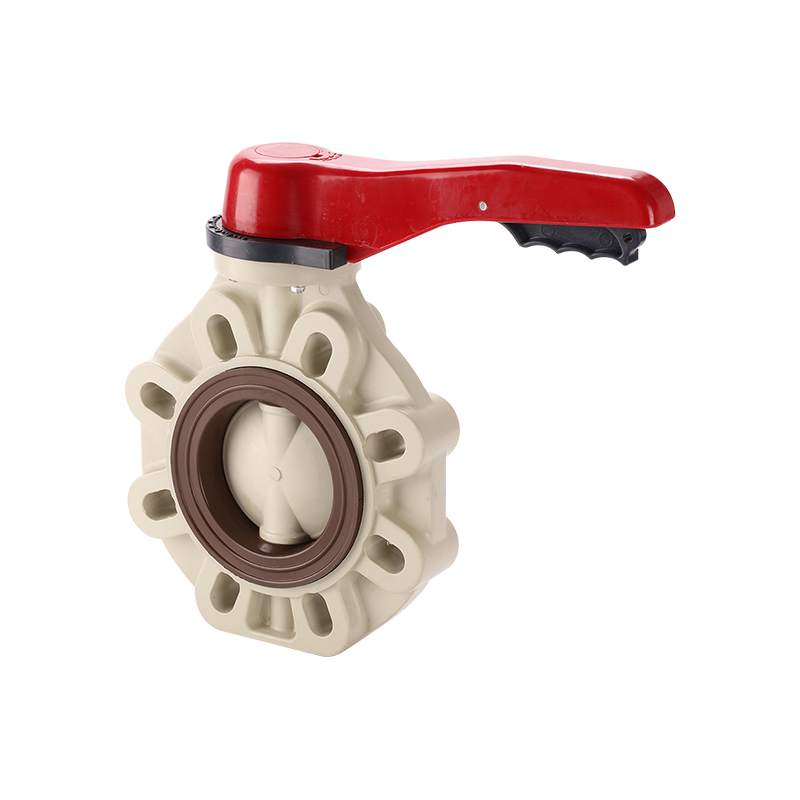

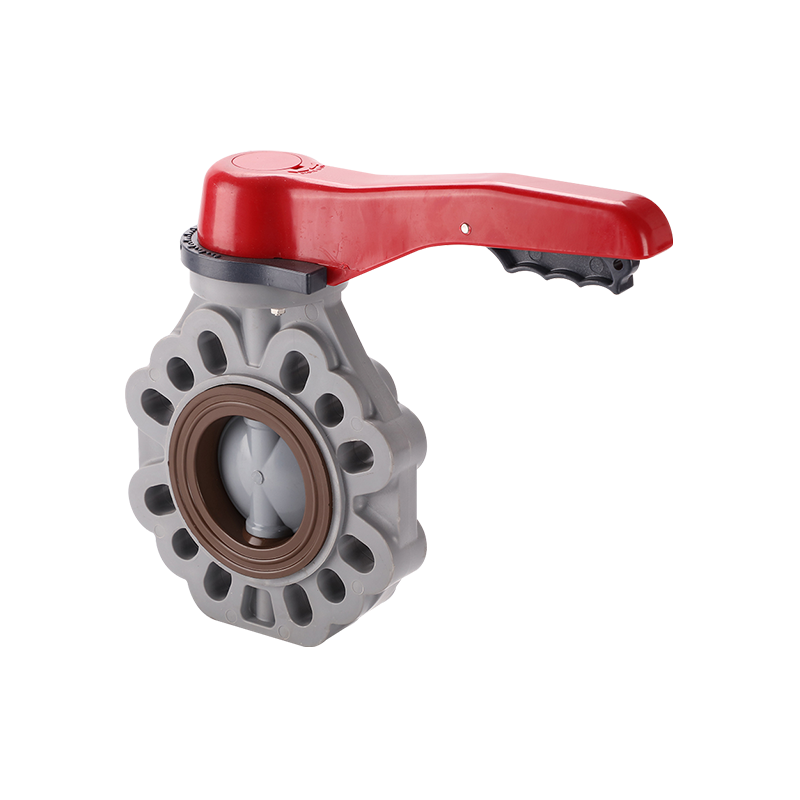

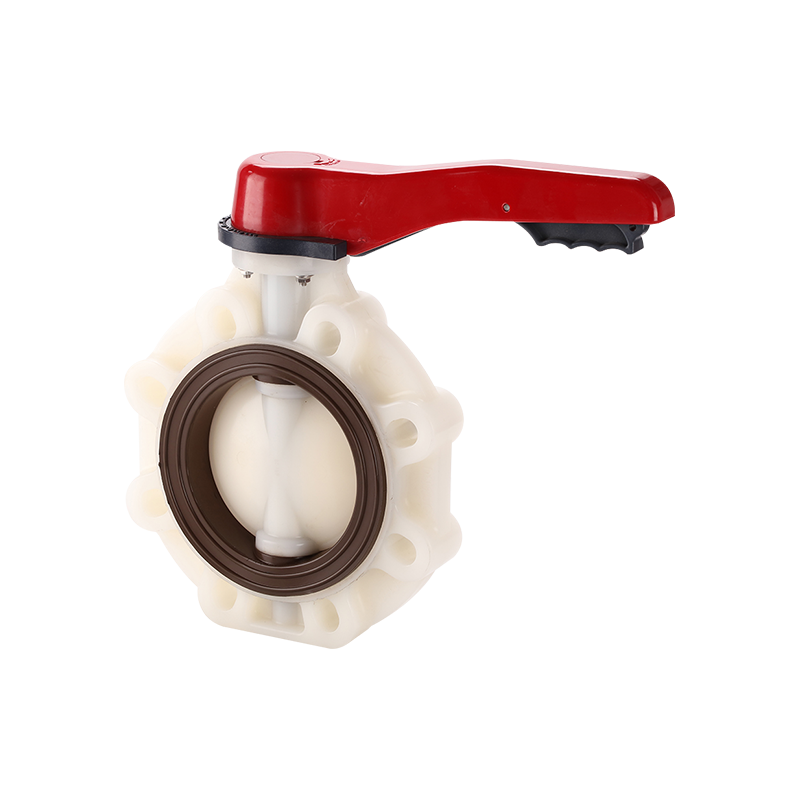

De vlinderkleppen met hendelhendel uit deze serie zijn ontworpen met een versterkte behuizing en een speciaal ontworpen zitting om betrouwbare kwartslagisolatie en smoorprestaties te leveren in algemene industriële en waterbehandelingstoepassingen.
Belangrijkste kenmerken:
• Een speciaal ontworpen klepzitting verbetert de afdichtingsprestaties vergeleken met standaard vlinderklepzittinggeometrieën, waardoor lekkage in de gesloten positie wordt verminderd.
• Een verdikt klephuis met verstevigingsribben en zonder holle delen is ontworpen om de spanningsconcentratie te minimaliseren, waardoor de structurele sterkte wordt verbeterd onder zware bedrijfsomstandigheden zoals drukstoten, trillingen en mechanische belasting.
• Een schijfontwerp met bolvormig profiel verbetert de duurzaamheid op het zittingoppervlak en verbetert tegelijkertijd de Cv (stroomcoëfficiënt) van de klep, waardoor de drukval over de klep wordt verminderd in vergelijking met vlakkere schijfprofielen.
• De hendel zorgt voor een snelle, voelbare kwartslagbediening met positie-indicatie, geschikt voor frequent aan/uit-gebruik en voor eenvoudig gasgeven.
De combinatie van de versterkte lichaamsstructuur en de geoptimaliseerde schijfgeometrie zorgt ervoor dat de klep de afdichtingsintegriteit en structurele betrouwbaarheid behoudt tijdens herhaalde cycli, wat vooral relevant is voor lijnen met een grotere diameter waar de lichaamsspanning en de schijfbelasting groter zijn.
Typische toepassingen zijn onder meer waterzuiveringsinstallaties, HVAC-systemen, algemene chemische proceslijnen en industriële leidingen waarbij een lichtgewicht, corrosiebestendige kwartslagklep de voorkeur heeft boven zwaardere metalen alternatieven. De configuratie van de hendelgreep is zeer geschikt voor kleinere en middelhoge diameters, waarbij handmatige kwartslagbediening praktisch blijft zonder tandwielbediening.
