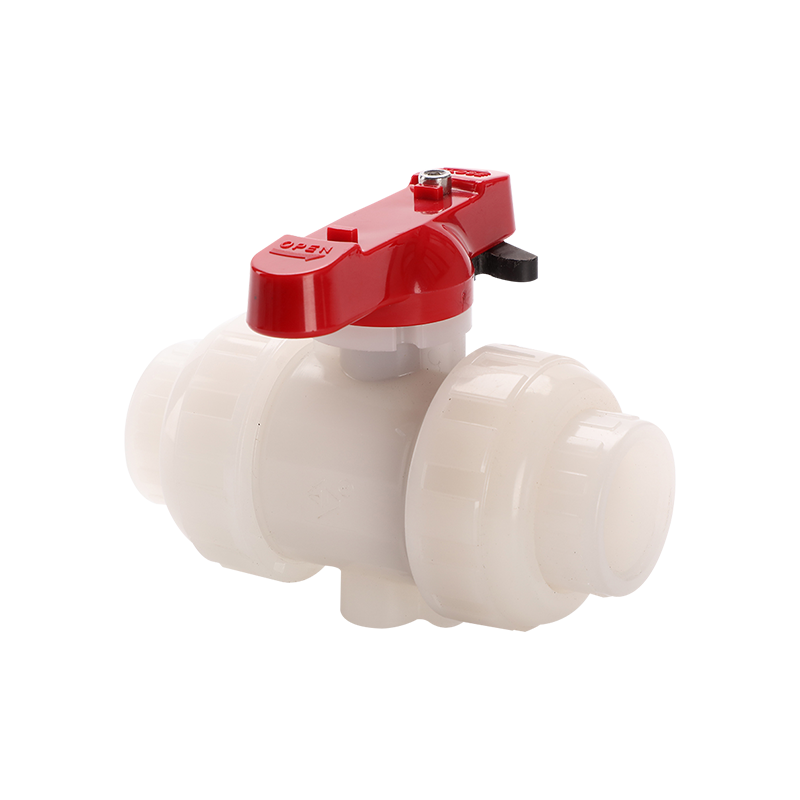

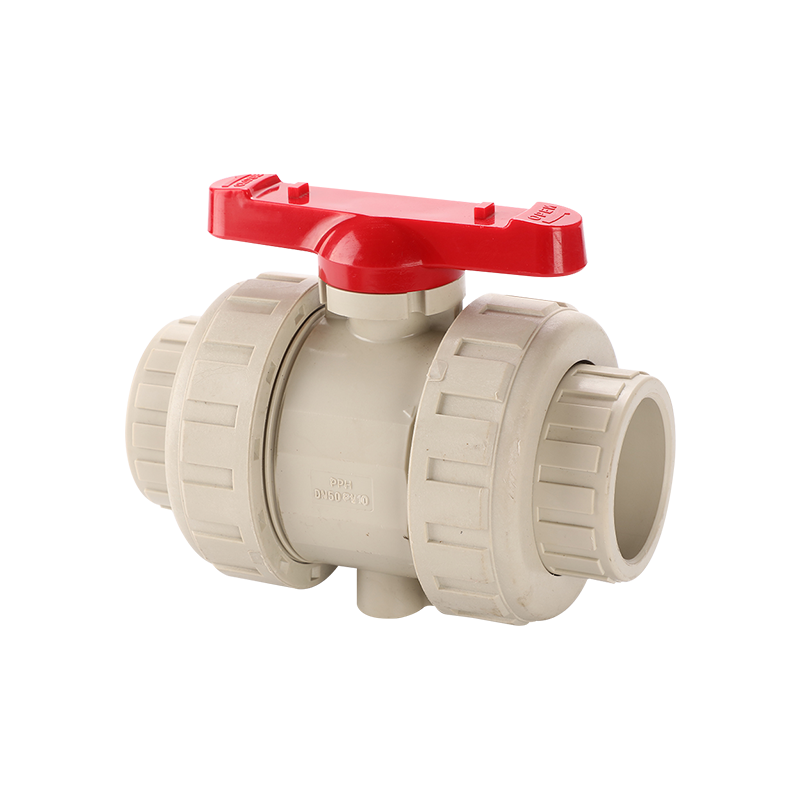

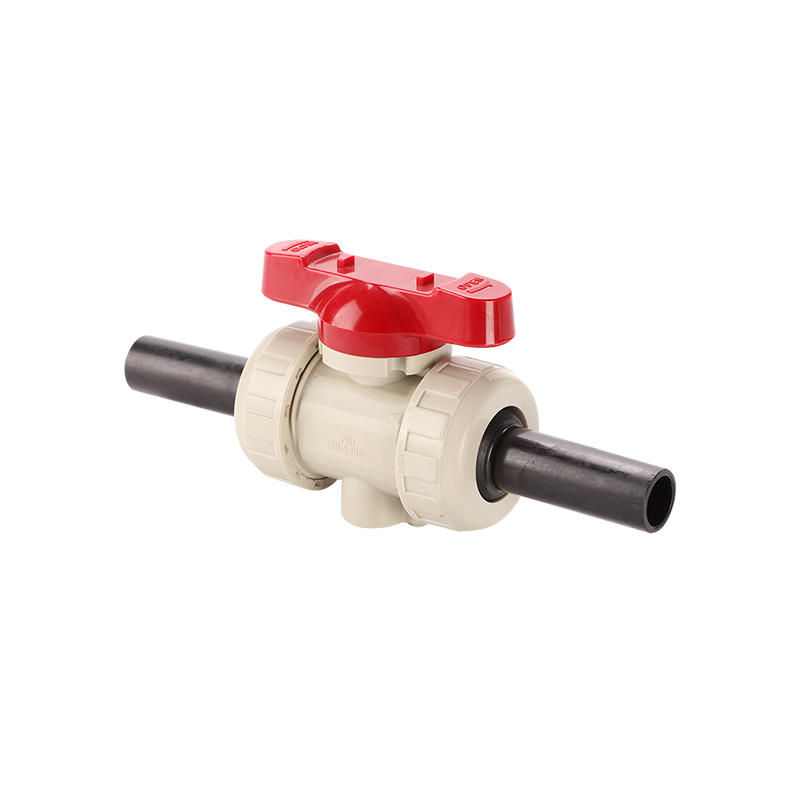

Echte Union-kogelkraan

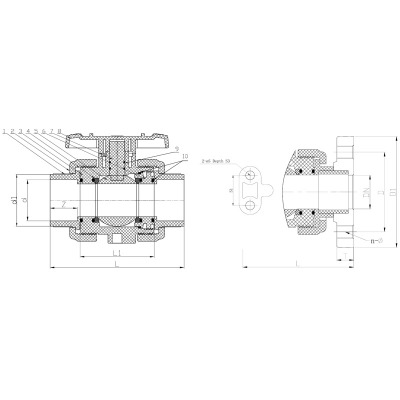

Afmetingen tafel (mm)

HG/DIN

ANSI/JIS

Echte kogelkranen combineren een stroompad met volledige doorlaat met een verwijderbare verbindingsaansluiting aan beide uiteinden, waardoor installaties een klep krijgen die sterke drukprestaties levert en toch gemakkelijk te onderhouden of uit de leiding te verwijderen is.

Belangrijkste kenmerken:
• Ontwerp met volledige doorlaat en dikkere wanddikte ondersteunt drukwaarden tot PN16 in UPVC-, CPVC- en PVDF-materialen.
• Een optioneel vergrendelingsapparaat beveiligt de hendel in de volledig open of volledig gesloten positie voor operationele veiligheid en vergrendelingsprocedures.
• De maten DN15-50 zijn geschikt voor volledig vacuümgebruik, waardoor de geschiktheid voor onderdruktoepassingen wordt uitgebreid.
• De lichaamslengte overtreft de HG-standaard ontwerpvereisten, waardoor een dikkere kogel, een dikkere PTFE-afdichting en een sterkere binnenste plug en schroefdraad mogelijk zijn voor een grotere duurzaamheid op lange termijn.
• De klep kan worden omgebouwd van handmatige naar automatische (pneumatische of elektrische) bediening zonder de behuizing te vervangen, waardoor de initiële installatie-investering wordt beschermd naarmate de automatiseringsbehoeften evolueren.
• Dankzij een bodemstandaard met een insteekgat kan de klep aan een bank of paneel worden bevestigd met alleen een metalen inzetstuk, zonder extra beugels.
• Door de handgreep te verwijderen en de verhoogde nokken in de drager te plaatsen, is een snelle, gereedschapslichte demontage voor onderhoud mogelijk.

Uit praktijkervaring blijkt dat installatiefouten in fabrieksleidingen een ongelijkmatige spanning op de wartelmoeren kunnen veroorzaken, wat na verloop van tijd kan leiden tot lekkage of schade aan de moeren bij grotere maten. Om deze reden wordt het verbindingstype aanbevolen voor gebruik tot DN50, waarbij grotere diameters beter worden ondersteund door geflensde kogelkraanontwerpen.

Typische toepassingen zijn onder meer processkids, waterbehandelingssystemen, vacuümleidingen en installaties die later kunnen worden geautomatiseerd, waardoor deze klep een flexibele keuze is voor ingenieurs die de mogelijkheid willen hebben om de bedieningsmethoden te upgraden zonder de leidingen opnieuw te ontwerpen.
